PRATICA FAMILY TIPO 250-500, per acque nere

Stazione di sollevamento in polietilene monoblocco per acque nere grigliate provenienti da utenze civili e industriali.

NOTE:
B1 indica che la stazione è dotata di una elettropompa;
B2 indica che la stazione è dotata di due elettropompe.
Solo nei modelli Tipo 1000, sono comprese nella fornitura valvole a sfera e di ritegno e quadro elettrico.

Note: Gli utenti sono stati calcolati considerando un dislivello di circa 2/3 metri. OPZIONALE: allarme ottico/acustico, gruppo valvola a sfera e di non ritorno,quadro elettrico per pompa con allarme. GARANZIE: Direttiva Macchine 2006/42/CE - Direttiva Compatibilità Elettro Magnetica 2004/108/CE - Direttiva Bassa Tensione 2006/95/CE.
Applicazione: Vengono utilizzate per convogliare acque reflue verso recapiti finali che si trovano ad altezze più elevate e ad una certa distanza dai punti di scarico.
Indietro Data sheet

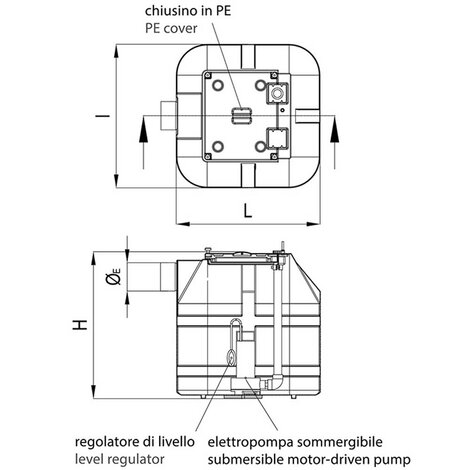

Codice Altezza H (cm) ØE (mm) Potenza pompa (Kw) I x L (cm) Capacità (litri) Tensione (V) Portata Q (m3/h) Mandata (“) Articolo Utenti (A.E.) Prevalenza H (m)
IS04310 75 100 0,55 66x66 250 220 0-14 1 ½ Tipo 250 B1 5 2-9
IS04311 75 100 0,55 66x66 250 220 0-28 1 ½ Tipo 250 B2 10 2-9
IS04312 85 100 0,55 86x86 500 220 0-14 1 ½ Tipo 500 B1 15 2-9
IS04313 85 100 0,55 86x86 500 220 0-28 1 ½ Tipo 500 B2 20 2-9

Download

ISEA trattamento acque
15.8 MB, PDF get_app
Catalogo generale REDI 2022
PRATICA FAMILY, per acque nere
272.6 KB, PDF get_app
Istruzioni di posa impianti ISEA
1.7 MB, PDF get_app
Pratica Family, acque nere .dwg
2.9 MB, ZIP get_app
