LS Quick Kit DN10-50
Accessori per valvole a sfera serie VKD e TKD Dual Block® DN 10÷50
Il Limit Switch Quick Kit consente l'installazione rapida e sicura del modulo LSQT sulle valvole VKD. Il corpo è in PP-GR e la maniglia in acciaio inossidabile AISI 316. La maniglia può ruotare di 90° e la possibilità di blocco maniglia a 0° e 90° è disponibile di default (diametro del foro per lucchetto di 6,5 mm). Il montaggio del kit può essere effettuato sulla valvola anche se già installata sull’impianto. Per i dati tecnici del modulo LSQT consultare il catalogo delle valvole attuate FIP. Il LSQT include un indicatore addizionale per facilitare la visualizzazione dello stato delle valvole a tre vie.

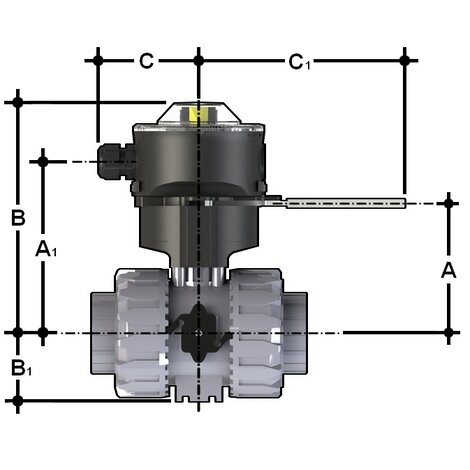

| Codice | d | DN | A | A1 | B | B1 | C | C1 | Per utilizzo con valvole serie: |
|---|---|---|---|---|---|---|---|---|---|
| LSQKIT20 | 20 | 15 | 60 | 91,5 | 137 | 29 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT25 | 25 | 20 | 71 | 102,5 | 148 | 34,5 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT32 | 32 | 25 | 76 | 107,5 | 153 | 39 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT40 | 40 | 32 | 93 | 124,5 | 170 | 46 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT50 | 50 | 40 | 99 | 130,5 | 176 | 52 | 76,5 | 157,5 | VKD-TKD* |
| LSQKIT63 | 63 | 50 | 116 | 147,5 | 193 | 62 | 76,5 | 157,5 | VKD-TKD* |
* Per TKD solo rotazione a 90°
