LS Quick Kit
Accessori per valvole a farfalla serie FK-LM DN40-200
Il Limit Switch Quick Kit consente l'installazione rapida e sicura del modulo LSQT sulle valvole FK-LM. un box di finecorsa con micro interruttori elettromeccanici o induttivi, per segnalare a distanza la posizione della
valvola (aperto-chiuso).
Il montaggio del kit può essere effettuato sulla valvola anche se già installata sull’impianto.
Questo kit può essere installato anche sulle valvole a sfera serie VKD Dualblock DN65-100
Per i dati tecnici dei moduli LSQT consultare le schede dedicate:

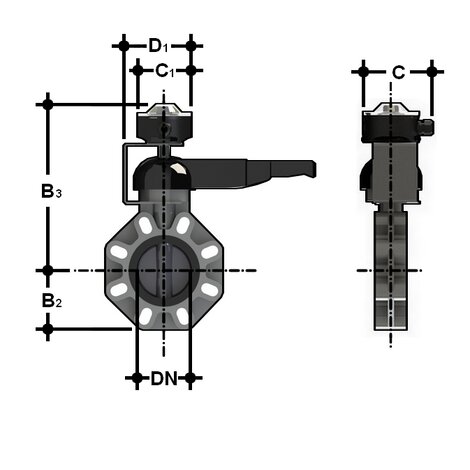

| Codice | DN | B2 | B3 | C | C1 | D1 | Per utilizzo con valvole serie: |
|---|---|---|---|---|---|---|---|
| LSQKITFK5063 | 40 | 60 | 260,5 | 126,9 | 103 | 123,5 | FK |
| LSQKITFK5063 | 50 | 70 | 266,5 | 126,9 | 103 | 123,5 | FK |
| LSQKIT75160 | 65 | 80 | 273,5 | 126,9 | 103 | 123,5 | FK - VKD |
| LSQKIT75160 | 80 | 93 | 287,5 | 126,9 | 103 | 123,5 | FK - VKD |
| LSQKIT75160 | 100 | 107 | 301,5 | 126,9 | 103 | 123,5 | FK - VKD |
| LSQKIT75160 | 125 | 120 | 321,5 | 126,9 | 103 | 123,5 | FK - VKD |
| LSQKIT75160 | 150 | 134 | 334,5 | 126,9 | 103 | 123,5 | FK - VKD |
| LSQKIT225 | 200 | 161 | 385 | 126,9 | 103 | 129,8 | FK - VKD |
