LIFV_FKM

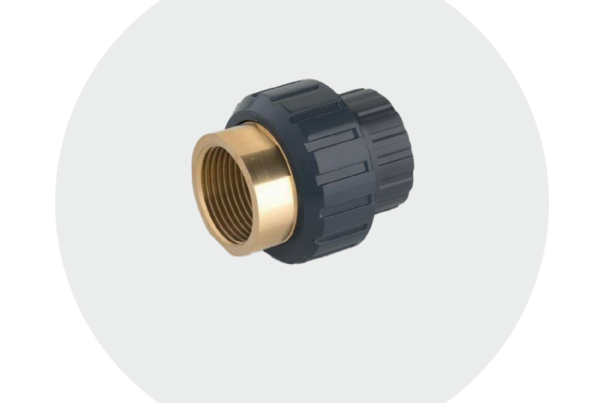

Raccordi di passaggio - attacchi a serbatoio.
Attacco per serbatoi estremità d femmina per incollaggio, connessioni filettate maschio R e femmina R1 con dado di serraggio e guarnizione piana in FKM.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d x R x R1 | PN | A | H | K | L | L1 | L2 | L3 | P | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1RAS316B10 | 16 x 3/4" x 1/2" | 16 | 44 | 60,5 | 33 | 47 | 15 | 14 | 13,5 | 3 | 53 |
| 1RAS320C10 | 20 x 1" x 3/4" | 16 | 58 | 65 | 46 | 49 | 16,3 | 16 | 16 | 3 | 108 |
| 1RAS325D10 | 25 x 1"1/4 x 1" | 16 | 62 | 70 | 50 | 52 | 19,1 | 19 | 18 | 3 | 142 |
| 1RAS332D10 | 32 x 1"1/2 x 1" | 16 | 76 | 73 | 60 | 54 | 19,1 | 22 | 19 | 3 | 192 |
| 1RAS340F10 | 40 x 2" x 1"1/2 | 16 | 92 | 81 | 79 | 60 | 21,4 | 26 | 20,8 | 3 | 337 |
