KBFE - Adattatore
Adattatore con codolo corto per saldatura di testa e filettatura maschio BSP (R), SDR 11 - S5.
Serie di raccordi studiati per il trasporto di fluidi in pressione con sistema di collegamento tramite filettatura e saldatura di testa.

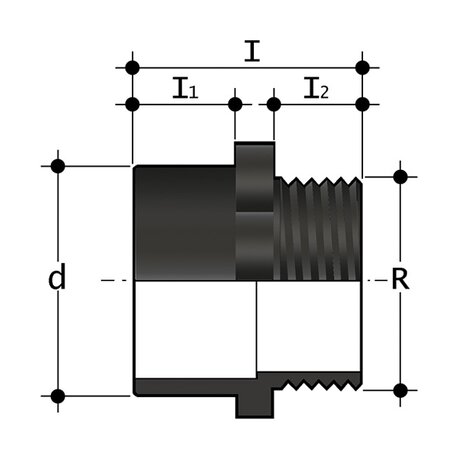

| Codice | d | R | l | l1 | l2 | g |
|---|---|---|---|---|---|---|
| KBFE11020012 | 20 | 1/2'' | 46 | 20 | 18,0 | 7 |
| KBFE11025034 | 25 | 3/4'' | 51,5 | 23 | 20,5 | 10 |
| KBFE11032100 | 32 | 1'' | 60 | 28 | 24,0 | 20 |
| KBFE11040114 | 40 | 1'' 1/4 | 66,5 | 30 | 26,5 | 35 |
| KBFE11050112 | 50 | 1'' 1/2 | 72 | 33 | 27,0 | 59 |
| KBFE11063200 | 63 | 2'' | 79,5 | 35 | 32,5 | 90 |
- Range dimensionale: d 20 ÷ 63 (mm); R 1/2” ÷ 2”
- Pressione nominale: SDR 11 (PN16) con acqua a 20 °C
- Campo di temperatura: -40 °C ÷ 60 °C
- Norme di accoppiamento - Norme di riferimento:
- Saldatura: EN ISO 15494. Con tubi secondo EN ISO 15494
- Filettatura: ISO 228-1, DIN 2999
- Criteri costruttivi: EN ISO 15494
- Metodi e requisiti di prova: EN ISO 15494
- Criteri di installazione: DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307, UNI 10521, UNI EN 1555-3, ISO 4427- 3, ISO 4437-3
- Materiale dei raccordi: PE-HD
