GIV - Figura A - ISO-UNI - estremità uguali
Raccordi per incollaggio - estremità uguali.

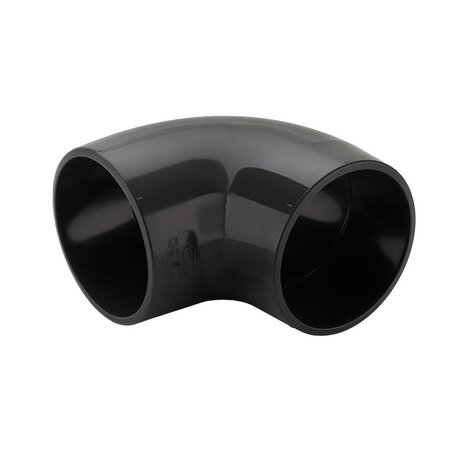

Gomito a 90° estremità a bicchiere per incollaggio (fig. A).
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
| Codice | d | PN | E | L | Z | g | |
|---|---|---|---|---|---|---|---|
| GIV012 | 12 | 16 | 17 | 12 | 8 | 4 | |
| GIV016 | IFH | 16 | 16 | 22 | 14 | 9 | 11 |
| GIV020 | IFH | 20 | 16 | 26 | 16 | 12 | 15 |
| GIV025 | IFH | 25 | 16 | 31,5 | 19 | 13,5 | 23 |
| GIV032 | IFH | 32 | 16 | 39 | 22 | 17,5 | 38 |
| GIV040 | IFH | 40 | 16 | 48 | 26 | 21,5 | 67 |
| GIV050 | IFH | 50 | 16 | 58,5 | 31 | 26 | 107 |
| GIV063 | IFH | 63 | 16 | 73 | 37,5 | 32,5 | 200 |
| GIV075 | IF | 75 | 16 | 87 | 44 | 39 | 315 |
| GIV090 | IF | 90 | 16 | 104 | 51,5 | 46,5 | 533 |
| GIV110 | IF | 110 | 16 | 126 | 61,5 | 56,5 | 930 |
| GIV125 | IF | 125 | 16 | 144 | 69 | 64 | 1340 |
| GIV140 | IF | 140 | 16 | 161 | 77 | 72 | 1885 |
| GIV160 | IF | 160 | 16 | 183 | 87 | 82 | 2820 |
| GIV180 | *180 | 16 | 215 | 96 | 94 | 5200 | |
| GIV200 | I | 200 | 10 | 222 | 107 | 102 | 4125 |
| GIV225 | I | 225 | 10 | 249 | 119,5 | 114,5 | 5670 |
I: IIP 112 F: aFnOR nF04 H: KIWa K5034 nD 10
*Prodotto di rivendita
