GBM/GKM PN10 SDR 11 - S 5 - Curva a 90° estremità uguali
Curva a 90° codolo corto per saldatura di testa PN10 SDR 11 - S 5.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura di testa.

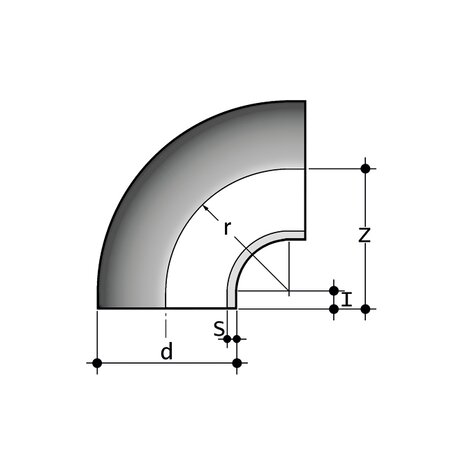

| Codice | d | l | r | s | Z | g |
|---|---|---|---|---|---|---|
| GBM11125 | 125 | 15 | 125 | 11,4 | 140 | 945 |
| GBM11140 | 140 | 15 | 140 | 12,7 | 155 | 1300 |
| GBM11160 | 160 | 15 | 160 | 14,6 | 175 | 1870 |
| GBM11180 | 180 | 15 | 180 | 16,4 | 195 | 2767 |
| GBM11200 | 200 | 15 | 200 | 18,2 | 215 | 3604 |
| GBM11225 | 225 | 20 | 225 | 20,5 | 245 | 5292 |
| GBM11250 | 250 | 25 | 250 | 22,7 | 275 | 7210 |
| GBM11280 | 280 | 30 | 280 | 25,4 | 310 | 10020 |
| GBM11315 | 315 | 35 | 315 | 28,6 | 350 | 13965 |
| GBM11355 | *355 | 38 | 355 | 32,2 | 385 | 19365 |
| GBM11400 | *400 | 41 | 400 | 36,3 | 438 | 28650 |
| GBM11450 | *450 | 60 | 450 | 40,9 | 510 | 52551 |
| GBM11500 | *500 | 60 | 500 | 45,4 | 560 | 67410 |
| GKM11020 | 20 | 20 | 18 | 1,9 | 34 | 6,9 |
| GKM11025 | 25 | 20 | 18 | 2,3 | 37 | 11 |
| GKM11032 | 32 | 21 | 20 | 2,9 | 40 | 19,1 |
| GKM11040 | 40 | 22 | 35 | 3,7 | 51 | 37,4 |
| GKM11050 | 50 | 23 | 36 | 4,6 | 62 | 70 |
| GKM11063 | 63 | 21 | 65 | 5,8 | 77 | 139,5 |
| GKM11075 | 75 | 21 | 75 | 6,8 | 85 | 199,6 |
| GKM11090 | 90 | 22 | 90 | 8,2 | 100 | 341,1 |
| GKM11110 | 110 | 25 | 110 | 10,0 | 120 | 598,9 |
*prodotti di rivendita
