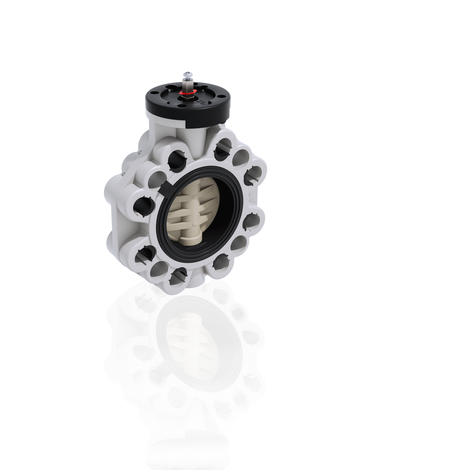

FKOM/FM - Valvola a farfalla DN 40:400
Valvola a farfalla a stelo libero.
La FK è una valvola a farfalla di intercettazione e regolazione, con caratteristiche strutturali ideali per l’utilizzo in applicazioni industriali che richiedono elevate prestazioni ed affidabilità nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.
Caratteristiche principali:
- Maniglia ergonomica in HIPVC dotata di un dispositivo di blocco, sblocco, manovra rapida e regolazione graduata in 10 posizioni intermedie (DN 40÷200). Il campo di funzionamento, a partire dai primi gradi di apertura della valvola, garantisce, inoltre, valori di perdita di carico estremamente ridotti
- Sistema di personalizzazione Labelling System: modulo integrato nella maniglia, composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
- Stelo in acciaio INOX completamente isolato dal fluido a sezione quadra secondo ISO 5211:
- DN 40÷65: 11 mm
- DN 80÷100: 14 mm
- DN 125÷150: 17 mm
- DN 200: 22 mm
- DN 250÷400: 27 mm
- Corpo in compound a base polipropilene rinforzato in fibra di vetro (PP-GR) resistente ai raggi UV e caratterizzato da elevata resistenza meccanica
- Sistema di foratura con asole ovali che permette l’accoppiamento con flange secondo numerosi standards internazionali. Le speciali lunette di autocentraggio in ABS fornite per i DN 40÷200 assicurano il corretto allineamento assiale della valvola durante l’installazione. Per i DN 250÷400 il sistema di foratura per autocentraggio è di tipo tradizionale secondo standard DIN e ANSI
- Guarnizione primaria intercambiabile con doppia funzione di tenuta idraulica e di isolamento del corpo dal fluido
EPDM
| Codice | d - Size | DN | PN | A min | A max | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOMFM050E | 50 - 1"1/2 | 40 | 10 | 99 | 109 | - | 106 | 60 | 19 | 132 | 4 | 33 | 474 |
| FKOAMFM814E | 14" | ***350 | 7 | - | - | 476 | 330 | 280 | 28,5 | 530 | 12 | 129 | 23315 |
| FKOAMFM812E | 12" | ***300 | 8 | - | - | 432 | 305 | 245 | 25,4 | 475 | 12 | 114 | 18700 |
| FKOAMFM810E | 10" | ***250 | 10 | - | - | 362 | 248 | 210 | 25,4 | 405 | 12 | 114 | 11800 |
| FKOMFM400E | 400* | **400 | 6 | - | - | 515 | 350 | 306 | 26 | 594 | 16 | 169 | 30310 |
| FKOMFM355E | 355* | **350 | 7 | - | - | 460 | 330 | 280 | 22 | 530 | 16 | 129 | 23315 |
| FKOMFM315E | 315* | **300 | 8 | - | - | 400 | 305 | 245 | 22 | 475 | 12 | 114 | 18700 |
| FKOMFM280E | 250*/280* | **250 | 10 | - | - | 350 | 248 | 210 | 22 | 405 | 12 | 114 | 11800 |
| FKOMFM225E | 200*/225* - 8" | 200 | 10 | 280 | 298 | - | 227 | 161 | 23 | 323 | 8 | 71 | 5900 |
| FKOMFM160E | 160*/180 - 6" | 150 | 10 | 230 | 242 | - | 180 | 134 | 23 | 268 | 8 | 70 | 3200 |
| FKOMFM140E | 125/140 - 5" | 125 | 10 | 204 | 215 | - | 167 | 120 | 23 | 240 | 8 | 64 | 2450 |
| FKOMFM110E | 110 - 4" | 100 | 10 | 165 | 190 | - | 147 | 107 | 19 | 211 | 8 | 56 | 1650 |
| FKOMFM090E | 90 - 3" | 80 | 10 | 145 | 160 | - | 133 | 93 | 19 | 185 | 12 | 49 | 1300 |
| FKOMFM075E | 75 - 2"1/2 | 65 | 10 | 128 | 144 | - | 119 | 80 | 19 | 165 | 4 | 46 | 900 |
| FKOMFM063E | 63 - 2" | 50 | 10 | 115 | 126 | - | 112 | 70 | 19 | 147 | 4 | 43 | 654 |
| FKOAMFM816E | 16" | ***400 | 6 | - | - | 540 | 350 | 306 | 28,5 | 594 | 16 | 169 | 30310 |
FKM
| Codice | d - Size | DN | PN | A min | A max | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOMFM050F | 50 - 1"1/2 | 40 | 10 | 99 | 109 | - | 106 | 60 | 19 | 132 | 4 | 33 | 474 |
| FKOAMFM814F | 14" | ***350 | 7 | - | - | 476 | 330 | 280 | 28,5 | 530 | 12 | 129 | 23315 |
| FKOAMFM812F | 12" | ***300 | 8 | - | - | 432 | 305 | 245 | 25,4 | 475 | 12 | 114 | 18700 |
| FKOAMFM810F | 10" | ***250 | 10 | - | - | 362 | 248 | 210 | 25,4 | 405 | 12 | 114 | 11800 |
| FKOMFM400F | 400* | **400 | 6 | - | - | 515 | 350 | 306 | 26 | 594 | 16 | 169 | 30310 |
| FKOMFM355F | 355* | **350 | 7 | - | - | 460 | 330 | 280 | 22 | 530 | 16 | 129 | 23315 |
| FKOMFM315F | 315* | **300 | 8 | - | - | 400 | 305 | 245 | 22 | 475 | 12 | 114 | 18700 |
| FKOMFM280F | 250*/280* | **250 | 10 | - | - | 350 | 248 | 210 | 22 | 405 | 12 | 114 | 11800 |
| FKOMFM225F | 200*/225* - 8" | 200 | 10 | 280 | 298 | - | 227 | 161 | 23 | 323 | 8 | 71 | 5900 |
| FKOMFM160F | 160*/180 - 6" | 150 | 10 | 230 | 242 | - | 180 | 134 | 23 | 268 | 8 | 70 | 3200 |
| FKOMFM140F | 125/140 - 5" | 125 | 10 | 204 | 215 | - | 167 | 120 | 23 | 240 | 8 | 64 | 2450 |
| FKOMFM110F | 110 - 4" | 100 | 10 | 165 | 190 | - | 147 | 107 | 19 | 211 | 8 | 56 | 1650 |
| FKOMFM090F | 90 - 3" | 80 | 10 | 145 | 160 | - | 133 | 93 | 19 | 185 | 12 | 49 | 1300 |
| FKOMFM075F | 75 - 2"1/2 | 65 | 10 | 128 | 144 | - | 119 | 80 | 19 | 165 | 4 | 46 | 900 |
| FKOMFM063F | 63 - 2" | 50 | 10 | 115 | 126 | - | 112 | 70 | 19 | 147 | 4 | 43 | 654 |
| FKOAMFM816F | 16" | ***400 | 6 | - | - | 540 | 350 | 306 | 28,5 | 594 | 16 | 169 | 30310 |
FKM
| Codice | d - Size | DN | PN | A min | A max | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOMFM050F0SF | 50 - 1"1/2 | 40 | 10 | 99 | 109 | - | 106 | 60 | 19 | 132 | 4 | 33 | 474 |
| FKOMFM063F0SF | 63 - 2" | 50 | 10 | 115 | 126 | - | 112 | 70 | 19 | 147 | 4 | 43 | 654 |
| FKOMFM075F0SF | 75 - 2"1/2 | 65 | 10 | 128 | 144 | - | 119 | 80 | 19 | 165 | 4 | 46 | 900 |
| FKOMFM090F0SF | 90 - 3" | 80 | 10 | 145 | 160 | - | 133 | 93 | 19 | 185 | 12 | 49 | 1300 |
| FKOMFM110F0SF | 110 - 4" | 100 | 10 | 165 | 190 | - | 147 | 107 | 19 | 211 | 8 | 56 | 1650 |
| FKOMFM140F0SF | 125/140 - 5" | 125 | 10 | 204 | 215 | - | 167 | 120 | 23 | 240 | 8 | 64 | 2450 |
| FKOMFM160F0SF | 160*/180 - 6" | 150 | 10 | 230 | 242 | - | 180 | 134 | 23 | 268 | 8 | 70 | 3200 |
- Disco in PP-H ad albero passante intercambiabile in diversi materiali termoplastici: PVC-U, PVC-C, ABS, PVDF
- Dimensioni di ingombro della valvola in accordo alla norma ISO 5752 (DN 40÷200 Medium serie25, DN 250÷ 300 Long Serie16) e DIN 3202 K2 e ISO 5752 (DN DN 65÷200 K2, DN 250÷300 K3)
- Possibilità di installazione anche come valvola di fine linea o di scarico di fondo o di scarico rapido da serbatoio
- Versione speciale anulare Lug PN 10 a foratura completa DIN 2501 o ANSI B16.5 cl.150 con inserti filettati in acciaio inossidabile AISI 316 affogati a caldo
- Compatibilità del materiale della valvola (PP-H) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
- Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di flangette in PP-GR a foratura standard ISO. Valvola DN 40÷200 dotata di piattello con cremagliera in PP-GR. Per versioni motorizzate flangetta con foratura secondo ISO 5211 F05, F07, F10. Valvola DN 250÷300 dotata di torretta monoblocco in PP-GR ad elevata resistenza meccanica con flangia di montaggio per organi di manovra con foratura secondo la normativa ISO 5211 F10 (escluso DN 350÷400), F12, F14
- Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
