FKOF/FM - Valvola a farfalla DN 40:400

Valvola a farfalla a stelo libero.

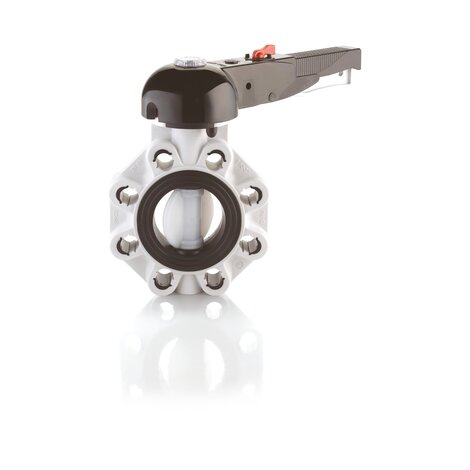

La FK è una valvola a farfalla di intercettazione e regolazione, con caratteristiche strutturali ideali per l’utilizzo in applicazioni industriali che richiedono elevate prestazioni ed affidabilità nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia ergonomica in HIPVC dotata di un dispositivo di blocco, sblocco, manovra rapida e regolazione graduata in 10 posizioni intermedie (DN 40÷200). Il campo di funzionamento, a partire dai primi gradi di apertura della valvola, garantisce, inoltre, valori di perdita di carico estremamente ridotti
  • Sistema di personalizzazione Labelling System: modulo integrato nella maniglia, composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Stelo in acciaio INOX completamente isolato dal fluido a sezione quadra secondo ISO 5211:
    • DN 40÷65: 11 mm
    • DN 80÷100: 14 mm
    • DN 125÷150: 17 mm
    • DN 200: 22 mm
    • DN 250÷400: 27 mm
  • Corpo in compound a base polipropilene rinforzato in fibra di vetro (PP-GR) resistente ai raggi UV e caratterizzato da elevata resistenza meccanica
  • Sistema di foratura con asole ovali che permette l’accoppiamento con flange secondo numerosi standards internazionali. Le speciali lunette di autocentraggio in ABS fornite per i DN 40÷200 assicurano il corretto allineamento assiale della valvola durante l’installazione. Per i DN 250÷400 il sistema di foratura per autocentraggio è di tipo tradizionale secondo standard DIN e ANSI
  • Guarnizione primaria intercambiabile con doppia funzione di tenuta idraulica e di isolamento del corpo dal fluido
Indietro Data sheet

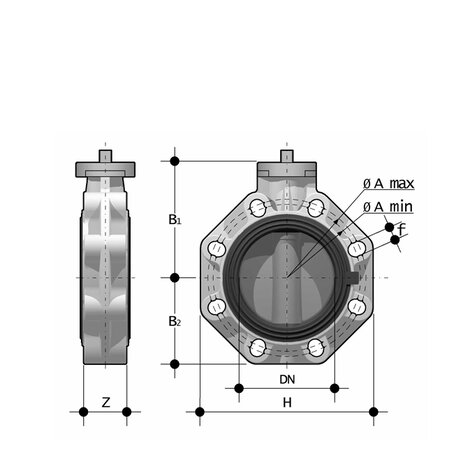

Codice d - Size DN PN A min A max øA B1 B2 f H U Z g
FKOFFM225F 225 - 8" 200 10 280 298 - 227 161 23 323 8 71 6300
FKOFFM140F 140 - 5" 125 10 204 215 - 167 120 23 240 8 64 2750
FKOFFM110F 110 - 4" 100 10 165 190 - 147 107 19 211 8 56 1900
FKOFFM090F 90 - 3" 80 10 145 160 - 133 93 19 185 12 49 1550
FKOFFM075F 75 - 2"1/2 65 10 128 144 - 119 80 19 165 4 46 1100
FKOFFM063F 63 - 2" 50 16 115 125,5 - 112 70 19 147 4 43 854
FKOFFM050F 50 - 1"1/2 40 16 99 109 - 106 60 19 132 4 33 674
FKOFFM280F 250 *250 10 - - 350 248 210 22 405 12 114 13000
FKOAFFM816F 16" **400 6 - 540 - 350 306 28,5 594 16 169 37295
FKOAFFM814F 14" **350 7 - 476 - 330 280 28,5 530 12 129 28395
FKOFFM400F 400 *400 6 - 515 - 350 306 26 594 16 169 37295
FKOFFM355F 355 *350 7 - 460 - 330 280 22 530 16 129 28395
FKOAFFM812F 12" **300 8 - - 432 305 245 25,4 475 12 114 21000
FKOAFFM810F 10" **250 10 - - 362 248 210 25,4 405 12 114 13000
FKOFFM315F 315 *300 8 - - 400 305 245 22 475 12 114 21000
FKOFFM280F 280 *250 10 - - 350 248 210 22 405 12 114 13000
FKOFFM160F 160 - 6" 150 10 230 242 - 180 134 23 268 8 70 3550

Nota: per d75÷225 e 2” 1/2÷8” sono disponibili guarnizioni primarie in NBR
*ISO-DIN
**ANSI B.16.5 150

  • Disco in PVDF ad albero passante intercambiabile in diversi materiali termoplastici: PVC-U, PP-H, PVC-C, ABS
  • Dimensioni di ingombro della valvola in accordo alla norma ISO 5752 (DN 40÷200 Medium serie25, DN 250÷ 300 Long Serie16) e DIN 3202 K2 e ISO 5752 (DN DN 65÷200 K2, DN 250÷300 K3)
  • Possibilità di installazione anche come valvola di fine linea o di scarico di fondo o di scarico rapido da serbatoio
  • Versione speciale anulare Lug PN 10 a foratura completa DIN 2501 o ANSI B16.5 cl.150 con inserti filettati in acciaio inossidabile AISI 316 affogati a caldo Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di flangette in PP-GR a foratura standard ISO. Valvola DN 40÷200 dotata di piattello con cremagliera in PP-GR. Per versioni motorizzate flangetta con foratura secondo ISO 5211 F05, F07, F10. Valvola DN 250÷300 dotata di torretta monoblocco in PP-GR ad elevata resistenza meccanica con flangia di montaggio per organi di manovra con foratura secondo la normativa ISO 5211 F10 (escluso DN 350÷400), F12, F14
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
