FKOC/RM LUG ANSI - Valvola a farfalla DN 40:300

Valvola a farfalla con riduttore a volantino, versione Lug ANSI.

La FK è una valvola a farfalla di intercettazione e regolazione, con caratteristiche strutturali ideali per l’utilizzo in applicazioni industriali che richiedono elevate prestazioni ed affidabilità nel tempo. Questa valvola è inoltre dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

  • Maniglia ergonomica in HIPVC dotata di un dispositivo di blocco, sblocco, manovra rapida e regolazione graduata in 10 posizioni intermedie (DN 40÷200). Il campo di funzionamento, a partire dai primi gradi di apertura della valvola, garantisce, inoltre, valori di perdita di carico estremamente ridotti.
  • Sistema di personalizzazione Labelling System: modulo integrato nella maniglia, composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Stelo in acciaio INOX completamente isolato dal fluido a sezione quadra secondo ISO 5211:
    • DN 40÷65: 11 mm
    • DN 80÷100: 14 mm
    • DN 125÷150: 17 mm
    • DN 200: 22 mm
    • DN 250÷300: 27 mm
  • Corpo in compound a base polipropilene rinforzato in fibra di vetro (PP-GR) resistente ai raggi UV e caratterizzato da elevata resistenza meccanica
  • Sistema di foratura con asole ovali che permette l’accoppiamento con flange secondo numerosi standards internazionali. Le speciali lunette di autocentraggio in ABS fornite per i DN 40÷200 assicurano il corretto allineamento assiale della valvola durante l’installazione. Per i DN 250÷300 il sistema di foratura per autocentraggio è di tipo tradizionale secondo standard DIN e ANSI
  • Guarnizione primaria intercambiabile con doppia funzione di tenuta idraulica e di isolamento del corpo dal fluido
Indietro Data sheet
FKOC/RM LUG ANSI - Valvola a farfalla DN 40:300
FKOC/RM LUG ANSI - Valvola a farfalla DN 40:300
FKOC/RM LUG ANSI - Valvola a farfalla DN 40:300
FKOC/RM LUG ANSI - Valvola a farfalla DN 40:300

EPDM

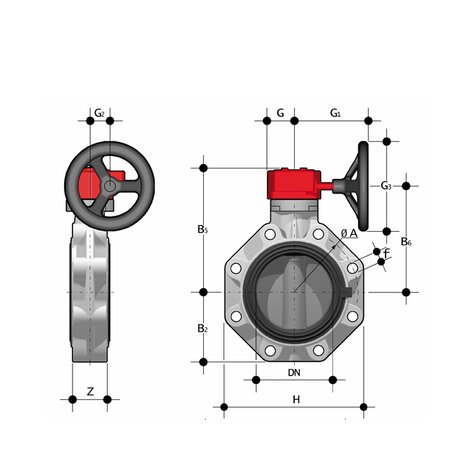

Codice d DN PN øA B2 B5 B6 f G G1 G2 G3 H U Z g
FKOALCRM212E 2” 1/2 65 10 139,7 80 174 146 5/8” 48 135 39 125 165 4 46 2908
FKOALCRM300E 3” 80 10 152,4 93 188 160 5/8” 48 135 39 125 185 12 49 3418
FKOALCRM400E 4” 100 10 190,5 107 202 174 5/8” 48 135 39 125 211 8 56 4333
FKOALCRM500E 5” 125 10 215,9 120 222 194 3/4” 48 144 39 200 240 8 64 5432
FKOALCRM600E 6” 150 10 241,3 134 235 207 3/4” 48 144 39 200 268 8 70 6907
FKOALCRM800E 8” 200 10 298,4 161 287 256 3/4” 65 204 60 200 323 8 71 10591
FKOALCRM810E 10” 250 6 362 210 317 281 7/8” 88 236 76 250 405 12 114 23400
FKOALCRM812E 12” 300 6 431,8 245 374 338 7/8” 88 236 76 250 475 12 114 30400

Nota: per d75÷225 e 2” 1/2÷8” sono disponibili guarnizioni primarie in NBR

FKM

Codice d DN PN øA B2 B5 B6 f G G1 G2 G3 H U Z g
FKOALCRM212F 2” 1/2 65 10 139,7 80 174 146 5/8” 48 135 39 125 165 4 46 2908
FKOALCRM300F 3” 80 10 152,4 93 188 160 5/8” 48 135 39 125 185 12 49 3418
FKOALCRM400F 4” 100 10 190,5 107 202 174 5/8” 48 135 39 125 211 8 56 4333
FKOALCRM500F 5” 125 10 215,9 120 222 194 3/4” 48 144 39 200 240 8 64 5432
FKOALCRM600F 6” 150 10 241,3 134 235 207 3/4” 48 144 39 200 268 8 70 6907
FKOALCRM800F 8” 200 10 298,4 161 287 256 3/4” 65 204 60 200 323 8 71 10591
FKOALCRM810F 10” 250 6 362 210 317 281 7/8” 88 236 76 250 405 12 114 23400
FKOALCRM812F 12” 300 6 431,8 245 374 338 7/8” 88 236 76 250 475 12 114 30400

Nota: per d75÷225 e 2” 1/2÷8” sono disponibili guarnizioni primarie in NBR

FKM

Codice d DN PN øA B2 B5 B6 f G G1 G2 G3 H U Z g
FKOALCRM212F0SF 2” 1/2 65 10 139,7 80 174 146 5/8” 48 135 39 125 165 4 46 2908
FKOALCRM300F0SF 3” 80 10 152,4 93 188 160 5/8” 48 135 39 125 185 12 49 3418
FKOALCRM400F0SF 4” 100 10 190,5 107 202 174 5/8” 48 135 39 125 211 8 56 4333
FKOALCRM500F0SF 5” 125 10 215,9 120 222 194 3/4” 48 144 39 200 240 8 64 5432
FKOALCRM600F0SF 6” 150 10 241,3 134 235 207 3/4” 48 144 39 200 268 8 70 6907

Nota: per d75÷225 e 2” 1/2÷8” sono disponibili guarnizioni primarie in NBR
  • Disco in PVC-C ad albero passante intercambiabile in diversi materiali termoplastici: PVC-U PP-H, ABS, PVDF
  • Dimensioni di ingombro della valvola in accordo alla norma ISO 5752 (DN 40÷200 Medium serie25, DN 250÷ 300 Long Serie16) e DIN 3202 K2 e ISO 5752 (DN 65÷200 K2, DN 250÷300 K3)
  • Possibilità di installazione anche come valvola di fine linea o di scarico di fondo o di scarico rapido da serbatoio
  • Versione speciale anulare Lug PN 10 a foratura completa DIN 2501 o ANSI B16.5 cl.150 con inserti filettati in acciaio inossidabile AISI 316 affogati a caldo
  • Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di flangette in PP-GR a foratura standard ISO. Valvola DN 40÷200 dotata di piattello con cremagliera in PP-GR. Per versioni motorizzate flangetta con foratura secondo ISO 5211 F05, F07, F10.
  • Valvola DN 250÷300 dotata di torretta monoblocco in PP-GR ad elevata resistenza meccanica con flangia di montaggio per organi di manovra con foratura secondo la normativa ISO 5211 F10 , F12, F14.
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
