FEOV/LM - Valvola a farfalla DN 40:200

Valvola a farfalla a comando manuale.

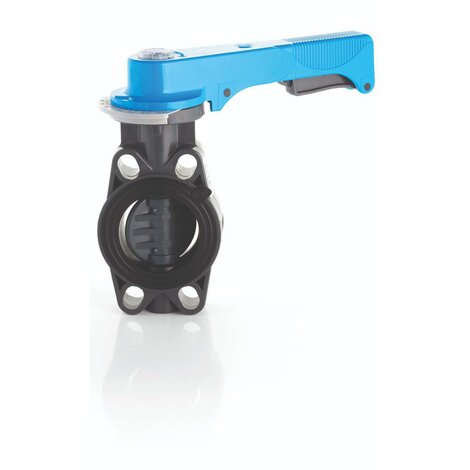

La FE è una valvola a farfalla di intercettazione e regolazione, specificamente studiata per applicazioni nel trasporto acqua e dotata del sistema di personalizzazione Labelling System.

Caratteristiche principali:

Maniglia multifunzione ergonomica in HIPVC con possibilità di manovra rapida, regolazione graduata in 12 posizioni (ogni 7,5°). Montaggio reversibile su 180°
Sistema di personalizzazione Labelling System: modulo integrato, composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
Sistema di foratura con asole ovali che permette l’accoppiamento con flange secondo numerosi standards internazionali
Guarnizione primaria intercambiabile con doppia funzione di tenuta idraulica ed isolamento del corpo dal fluido
Torretta monoblocco con cremagliera in PVC-U. Foratura secondo la normativa ISO 5211 per motorizzazione diretta:
- DN 40 ÷ 65: F05
- DN 80 ÷ 150: F07
- DN 200: F10

Indietro Data sheet

EPDM

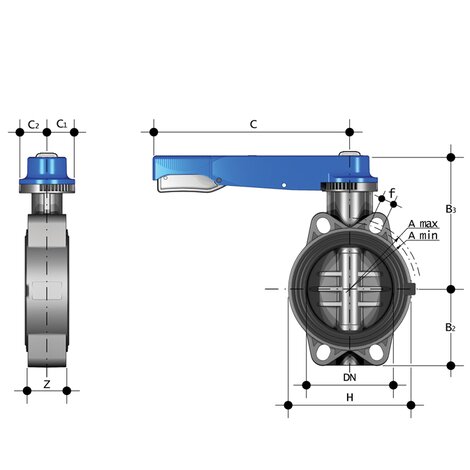

Codice	d	DN	PN	A min	A max	B₂	B₃	C	C₁	C₂	f	H	U	Z	g
FEOVLM050E	50 - 1"1/2	40	16	93,5	109	60	136	175	45	42	19	132	4	33	827
FEOVLM063E	63 - 2"	50	16	108	124	70	143	175	45	42	19	147	4	43	1012
FEOVLM075E	75 - 2"1/2	65	10	128	144	80	168	175	45	45	19	165	4	46	1420
FEOVLM090E	90 - 3"	80	10	145	159	90	182	250	45	45	19	130	4	49	1640
FEOVLM110E	110 - 4"	100	10	165	190	105	196	250	45	45	19	150	4	56	1990
FEOVLM140E	*140 - 5"	125	10	204	215	121	215	335	45	45	23	185	4	64	3030
FEOVLM160E	160 - 6"	150	10	230	242	132	229	335	45	45	23	210	4	70	3730
FEOVLM225E	**225 - 8"	200	10	280	298	161	309	425	65	82	23	325	8	71	8240

Per d75÷225 sono disponibili guarnizioni primarie in NBR
La FE è adatta all'installazione flangiata wafer in standard JIS K10 nel range DN 40(1"1/2) - DN 150(6")
*Per installazioni su tubi in PVC-U d125, ordinare unitamente alla FEOV d140 il collare speciale QPV FE-FK d125 per valvola a farfalla (QPV125FKE)
**Per installazioni su tubi in PVC-U d200, ordinare unitamente alla FEOV d225 il collare speciale QPV FE-FK d200 per valvola a farfalla (QPV200FKE)

FKM

Codice	d	DN	PN	A min	A max	B₂	B₃	C	C₁	C₂	f	H	U	Z	g
FEOVLM050F	50 - 1"1/2	40	16	93,5	109	60	136	175	45	42	19	132	4	33	827
FEOVLM063F	63 - 2"	50	16	108	124	70	143	175	45	42	19	147	4	43	1012
FEOVLM075F	75 - 2"1/2	65	10	128	144	80	168	175	45	45	19	165	4	46	1420
FEOVLM090F	90 - 3"	80	10	145	159	90	182	250	45	45	19	130	4	49	1640
FEOVLM110F	110 - 4"	100	10	165	190	105	196	250	45	45	19	150	4	56	1990
FEOVLM140F	*140 - 5"	125	10	204	215	121	215	335	45	45	23	185	4	64	3030
FEOVLM160F	160 - 6"	150	10	230	242	132	229	335	45	45	23	210	4	70	3730
FEOVLM225F	**225 - 8"	200	10	280	298	161	309	425	65	82	23	325	8	71	8240

Disco in PVC-U ad albero passante
Stelo in acciaio zincato completamente isolato dal fluido a sezione quadra secondo la norma ISO 5211:
- DN 40 ÷ 65: 11 mm
- DN 80 ÷ 100: 14 mm
- DN 125 ÷ 150: 17 mm
- DN 200: 22 mm
Possibilità di installazione anche come valvola di scarico di fondo o di scarico rapido da serbatoio
Compatibilità del materiale della valvola (PVC-U) con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti
Possibilità di installare direttamente riduttore manuale o attuatori pneumatici e/o elettrici a foratura standard secondo la normativa ISO 5211 F05, F07, F10
