EPDM
Valvola a sfera monoghiera con giunto a compressione per irrigazione e trasporto acqua.
Valvola a sfera monoghiera in PVC grigio, filettata femmina BSP lato ghiera e provvista di giunto a compressione per connessione con tubi PE lato corpo valvola, con supporto libero.
Guarnizioni in EPDM.
Sedi sfera in PE.
La valvola 305 di Astore è una valvola a sfera monoghiera con giunto a compressione per irrigazione e trasporto acqua, con supporto libero.

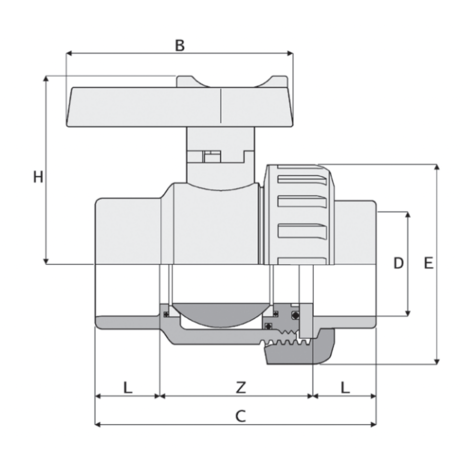

| Codice | G | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|
| 1V30920000 | 1/2" | 16 | 15 | 17 | 40 | 74 | 50 | 53 | 57 | 105 |
| 1V30925000 | 3/4 | 16 | 20 | 19 | 48 | 86 | 59 | 58 | 66 | 160 |
| 1V30932000 | 1" | 16 | 25 | 22 | 56 | 100 | 68 | 68 | 75 | 240 |
| 1v30940000 | 1"1/4 | 16 | 32 | 24 | 66 | 114 | 80 | 80 | 90 | 355 |
| 1V30950000 | 1"1/2 | 16 | 40 | 24 | 88 | 136 | 96 | 93 | 103 | 575 |
| 1v30963000 | 2" | 16 | 50 | 29 | 104 | 162 | 116 | 108 | 121 | 960 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V304) e filettata femmina BSP (1V309).
- Costruzione: Valvola a sfera monoghiera in PVC grigio con supporto bloccato.
- Gamma dimensionale: DN 15 ÷ 50
- Pressione nominale:
- PN16 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO 727, EN ISO 1452-4 (modello 1V304)
- Filettatura: UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modello 1V309)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM (O-ring)
- PE (guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
