DKUFC/CP DA - Valvola a membrana a comando pneumatico PN10 DN 15:65

Valvola a membrana a comando pneumatico con attacchi a bocchettone femmina, filettatura cilindrica gas. Funzione Doppio Effetto.

La valvola a membrana DK è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.
Il nuovo attuatore a pistone in PP-GR compatto e leggero fa di DK/CP la scelta ideale per applicazioni dove è richiesta un’elevata frequenza di azionamento e una lunga durata della valvola.

Caratteristiche principali:

  • Indicatore ottico di posizione ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
  • Attuatore a pistone in PP-GR compatto e leggero idoneo all’utilizzo in condizioni ambientali gravose e chimicamente aggressive con sistema di contenimento perimetrale della membrana che garantisce una compressione ideale della gomma evitando l’espansione laterale
  • Pistone in IXEF ® ad alta resistenza meccanica. La superficie esterna ad elevata finitura garantisce una perfetta scorrevolezza sulla guarnizione e consente una lunga durata operativa senza manutenzione all’attuatore
  • Stelo in acciaio inox ad alta resistenza con doppio O-Ring di tenuta. Connessione a pin flottante tra stelo dell’attuatore e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
  • Attuatore dotato di 6 molle a cartuccia indipendenti disposte radialmente per una perfetta distribuzione del carico sul pistone
  • Guarnizione primaria con doppia funzione. Tenuta sul pistone: guarnizione non in movimento ed alloggiata saldamente sul cilindro dell’attuatore anzichè sul pistone. Tenuta verso l’esterno: la guarnizione posta a monte della connessione filettata tra coperchio e cilindro garantisce che l’accoppiamento non subisca le sollecitazioni indotte dalla pressione all’interno dell’attuatore
  • Agevole installazione anche in spazi ristretti: ingressi dell’aria compressa con connessioni filettate G 1/4” orientabili per poter essere allineati con la tubazione. Le connessioni in PPGR consentono evitano problemi di corrosione
  • Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola. Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore
Indietro Data sheet

EPDM

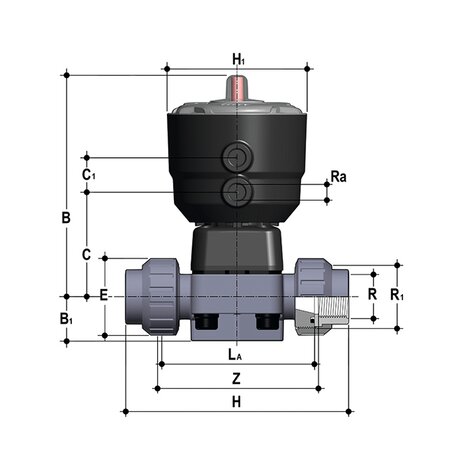

Codice R DN PN B B1 C C1 E H H1 La R1 Ra Z g
DKUFCDA012E 1/2" 15 10 148 25 66 24 41 131 97 90 1" 1/4" 97 624
DKUFCDA034E 3/4" 20 10 151 30 69 24 50 151 97 108 1"1/4 1/4" 118 691
DKUFCDA100E 1" 25 10 159 33 78 24 58 165 97 116 1"1/2 1/4" 127 927
DKUFCDA114E 1"1/4 32 10 163 30 82 24 72 188 97 134 2" 1/4" 145 1060
DKUFCDA112E 1"1/2 40 10 207 35 112 24 79 208 126 154 2"1/2 1/4" 165 2266
DKUFCDA200E 2" 50 10 245 46 142 24 98 246 157 184 2"3/4 1/4" 195 4168

FKM

Codice R DN PN B B1 C C1 E H H1 La R1 Ra Z g
DKUFCDA012F 1/2" 15 10 148 25 66 24 41 131 97 90 1" 1/4" 97 624
DKUFCDA034F 3/4" 20 10 151 30 69 24 50 151 97 108 1"1/4 1/4" 118 691
DKUFCDA100F 1" 25 10 159 33 78 24 58 165 97 116 1"1/2 1/4" 127 927
DKUFCDA114F 1"1/4 32 10 163 30 82 24 72 188 97 134 2" 1/4" 145 1060
DKUFCDA112F 1"1/2 40 10 207 35 112 24 79 208 126 154 2"1/2 1/4" 165 2266
DKUFCDA200F 2" 50 10 245 46 142 24 98 246 157 184 2"3/4 1/4" 195 4168

PTFE

Codice R DN PN B B1 C C1 E H H1 La R1 Ra Z g
DKUFCDA012P 1/2" 15 10 148 25 66 24 41 131 97 90 1" 1/4" 97 624
DKUFCDA034P 3/4" 20 10 151 30 69 24 50 151 97 108 1"1/4 1/4" 118 691
DKUFCDA100P 1" 25 10 159 33 78 24 58 165 97 116 1"1/2 1/4" 127 927
DKUFCDA114P 1"1/4 32 10 163 30 82 24 72 188 97 134 2" 1/4" 145 1060
DKUFCDA112P 1"1/2 40 10 207 35 112 24 79 208 126 154 2"1/2 1/4" 165 2266
DKUFCDA200P 2" 50 10 245 46 142 24 98 246 157 184 2"3/4 1/4" 195 4168
  • Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
  • Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
  • Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
  • Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
  • Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta
  • Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione
  • Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema
  • Il Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
    • Riduzione della coppia di manovra
    • Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
    • Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
    • Facilità di pulizia delle zone interne della valvola
