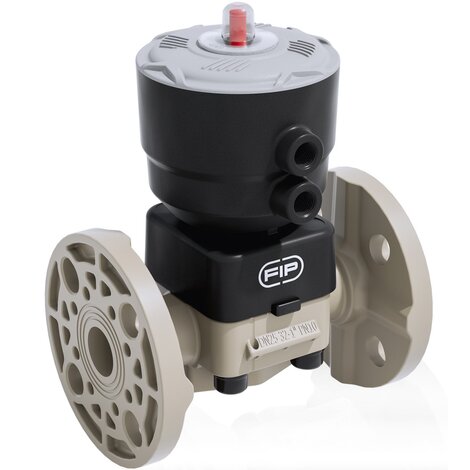

DKOM/CP NO - Valvola a membrana a comando pneumatico PN10 DN 15:65

Valvola a membrana a comando pneumatico con corpo flangiato monolitico foratura PN10/16. Scartamento secondo EN 558-1. Funzione Normalmente Aperta.

La valvola a membrana DK è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.

Il nuovo attuatore a pistone in PP-GR compatto e leggero fa di DK/CP la scelta ideale per applicazioni dove è richiesta un’elevata frequenza di azionamento e una lunga durata della valvola.

Caratteristiche principali:

Indicatore ottico di posizione ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
Attuatore a pistone in PP-GR compatto e leggero idoneo all’utilizzo in condizioni ambientali gravose e chimicamente aggressive con sistema di contenimento perimetrale della membrana che garantisce una compressione ideale della gomma evitando l’espansione laterale
Pistone in IXEF^® ad alta resistenza meccanica. La superficie esterna ad elevata finitura garantisce una perfetta scorrevolezza sulla guarnizione e consente una lunga durata operativa senza manutenzione all’attuatore
Stelo in acciaio inox ad alta resistenza con doppio O-Ring di tenuta. Connessione a pin flottante tra stelo dell’attuatore e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
Attuatore dotato di 6 molle a cartuccia indipendenti disposte radialmente per una perfetta distribuzione del carico sul pistone
Guarnizione primaria con doppia funzione. Tenuta sul pistone: guarnizione non in movimento ed alloggiata saldamente sul cilindro dell’attuatore anzichè sul pistone. Tenuta verso l’esterno: la guarnizione posta a monte della connessione filettata tra coperchio e cilindro garantisce che l’accoppiamento non subisca le sollecitazioni indotte dalla pressione all’interno dell’attuatore
Agevole installazione anche in spazi ristretti: ingressi dell’aria compressa con connessioni filettate G 1/4” orientabili per poter essere allineati con la tubazione. Le connessioni in PPGR consentono evitano problemi di corrosione
Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola. Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore

Indietro Data sheet

EPDM

Codice	d	DN	PN	B	B₁	C	C₁	F	Øf	H	H₁	R_a	U	Sp	g
DKOMNO050E	50	40	10	207	35	112	24	110	18	200	126	1/4"	4	16	2483
DKOMNO063E	63	50	10	245	46	142	24	125	18	230	157	1/4"	4	16	4333
DKOMNO075E	75	65	10	245	46	142	24	145	18	290	157	1/4"	4	21	4877
DKOMNO020E	20	15	10	148	25	66	24	65	14	130	97	1/4"	4	13.5	817
DKOMNO025E	25	20	10	151	30	69	24	75	14	150	97	1/4"	4	13.5	865
DKOMNO032E	32	25	10	159	33	78	24	85	14	160	97	1/4"	4	13.5	1109
DKOMNO040E	40	32	10	163	30	82	24	100	18	180	97	1/4"	4	14	1194

FKM

Codice	d	DN	PN	B	B₁	C	C₁	F	Øf	H	H₁	R_a	U	Sp	g
DKOMNO020F	20	15	10	148	25	66	24	65	14	130	97	1/4"	4	13.5	817
DKOMNO025F	25	20	10	151	30	69	24	75	14	150	97	1/4"	4	13.5	865
DKOMNO032F	32	25	10	159	33	78	24	85	14	160	97	1/4"	4	13.5	1109
DKOMNO040F	40	32	10	163	30	82	24	100	18	180	97	1/4"	4	14	1194
DKOMNO050F	50	40	10	207	35	112	24	110	18	200	126	1/4"	4	16	2483
DKOMNO063F	63	50	10	245	46	142	24	125	18	230	157	1/4"	4	16	4333
DKOMNO075F	75	65	10	245	46	142	24	145	18	290	157	1/4"	4	21	4877

PTFE

Codice	d	DN	PN	B	B₁	C	C₁	F	Øf	H	H₁	R_a	U	Sp	g
DKOMNO020P	20	15	10	148	25	66	24	65	14	130	97	1/4"	4	13.5	817
DKOMNO025P	25	20	10	151	30	69	24	75	14	150	97	1/4"	4	13.5	865
DKOMNO032P	32	25	10	159	33	78	24	85	14	160	97	1/4"	4	13.5	1109
DKOMNO040P	40	32	10	163	30	82	24	100	18	180	97	1/4"	4	14	1194
DKOMNO050P	50	40	10	207	35	112	24	110	18	200	126	1/4"	4	16	2483
DKOMNO063P	63	50	10	245	46	142	24	125	18	230	157	1/4"	4	16	4333
DKOMNO075P	75	65	10	245	46	142	24	145	18	290	157	1/4"	4	21	4877

Sistema di giunzione per incollaggio (solo PVC-U e PVC-C), per saldatura (solo PP-H e PVDF), per filettatura e per flangiatura
Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta
Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione
Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema
Il sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
- Riduzione della coppia di manovra
- Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
- Facilità di pulizia delle zone interne della valvola
