DKLUIM - VALVOLA A MEMBRANA A 2 VIE DIALOCK® DN 15:65

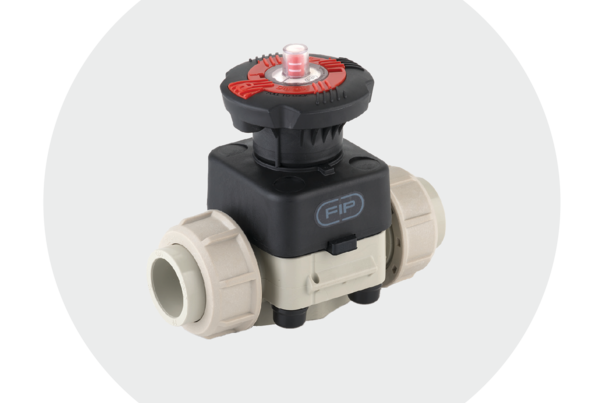

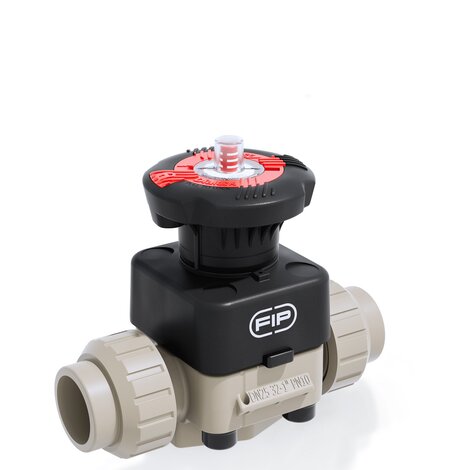

Valvola a membrana DIALOCK® con limitatore di corsa e attacchi a bocchettone femmina per saldatura di tasca, serie metrica
La valvola a membrana DK DIALOCK® è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.

Caratteristiche principali:

  • Indicatore ottico di posizione graduato ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
  • Predisposizione per personalizzazione tramite piastrina di identificazione. La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema DIALOCK ®: innovativo volantino di comando dotato di un meccanismo di blocco della manovra immediato ed ergonomico, che consente di regolare e bloccare la valvola in oltre 300 posizioni
  • Volantino e coperchio in PP-GR ad elevata resistenza meccanica e chimica a protezione totale per isolare tutte le parti metalliche interne dal contatto con agenti esterni
  • Connessione a pin flottante tra vite di comando e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
  • Nuovo design interno del corpo valvola: coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola
  • Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore
  • Supporto di fissaggio della valvola integrato nel corpo dotato di inserti filettati in metallo che consente anche una semplice e veloce installazione a pannello o a muro con la piastrina di fissaggio PMDK (fornita come accessorio)
Indietro Data sheet

EPDM

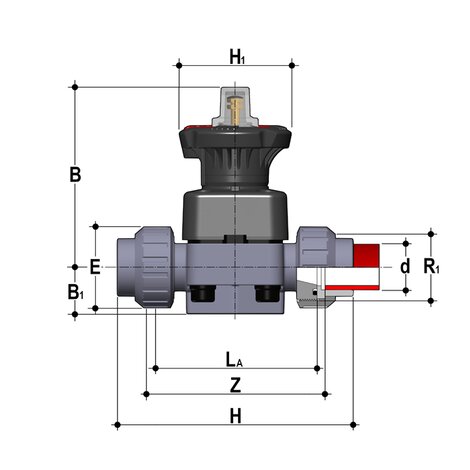

Codice d DN PN B B1 E H H1 La R1 Z g
DKLUIM020E 20 15 10 115 25 41 129 80 90 1" 100 487
DKLUIM025E 25 20 10 118 30 50 154 80 108 1"1/4 116 530
DKLUIM032E 32 25 10 127 33 58 168 80 116 1"1/2 124 725
DKLUIM040E 40 32 10 132 30 72 192 80 134 2" 140 811
DKLUIM050E 50 40 10 175 35 79 222 120 154 2"1/4 160 1617
DKLUIM063E 63 50 10 200 46 98 266 120 184 2"3/4 190 2353

FKM

Codice d DN PN B B1 E H H1 La R1 Z g
DKLUIM020F 20 15 10 115 25 41 129 80 90 1" 100 487
DKLUIM025F 25 20 10 118 30 50 154 80 108 1"1/4 116 530
DKLUIM032F 32 25 10 127 33 58 168 80 116 1"1/2 124 725
DKLUIM040F 40 32 10 132 30 72 192 80 134 2" 140 811
DKLUIM050F 50 40 10 175 35 79 222 120 154 2"1/4 160 1617
DKLUIM063F 63 50 10 200 46 98 266 120 184 2"3/4 190 2353

PTFE

Codice d DN PN B B1 E H H1 La R1 Z g
DKLUIM020P 20 15 10 115 25 41 129 80 90 1" 100 487
DKLUIM025P 25 20 10 118 30 50 154 80 108 1"1/4 116 530
DKLUIM032P 32 25 10 127 33 58 168 80 116 1"1/2 124 725
DKLUIM040P 40 32 10 132 30 72 192 80 134 2" 140 811
DKLUIM050P 50 40 10 175 35 79 222 120 154 2"1/4 160 1617
DKLUIM063P 63 50 10 200 46 98 266 120 184 2"3/4 190 2353
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
  • Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
  • Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
  • Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta.
  • Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione.
  • Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema.
  • Il Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
  • Riduzione della coppia di manovra.
  • Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana).
  • Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione.
  • Facilità di pulizia delle zone interne della valvola.
