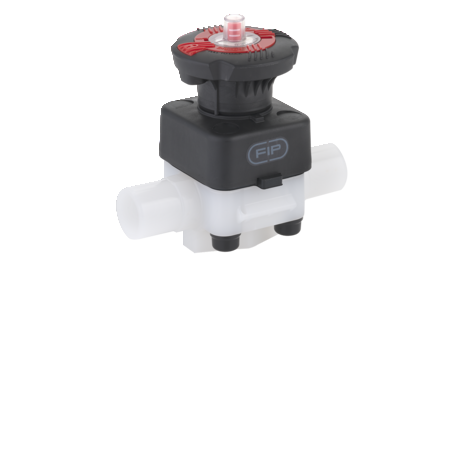

DKLDF - Valvola a membrana a 2 vie DIALOCK® DN 15:65

Valvola a membrana DIALOCK® con limitatore di corsa e attacchi maschio per saldatura di tasca, serie metrica.

La valvola a membrana DK DIALOCK® è ideale per la regolazione e l'intercettazione di fluidi abrasivi o con impurità. La nuova geometria interna del corpo aumenta notevolmente il coefficiente di flusso, riduce le perdite di carico e consente una regolazione accurata su tutta la corsa dell’otturatore. La DK si presenta con ingombri e pesi ridotti. L’innovativo volantino è dotato di un meccanismo brevettato di blocco della manovra, immediato ed ergonomico, che consente di bloccare qualsiasi posizione di regolazione raggiunta.

Caratteristiche principali:

  • Indicatore ottico di posizione graduato ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
  • Predisposizione per personalizzazione tramite piastrina di identificazione. La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema DIALOCK®: innovativo volantino di comando dotato di un meccanismo di blocco della manovra immediato ed ergonomico, che consente di regolare e bloccare la valvola in oltre 300 posizioni
  • Volantino e coperchio in PP-GR ad elevata resistenza meccanica e chimica a protezione totale per isolare tutte le parti metalliche interne dal contatto con agenti esterni
  • Connessione a pin flottante tra vite di comando e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
  • Nuovo design interno del corpo valvola: coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola
  • Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore
  • Supporto di fissaggio della valvola integrato nel corpo dotato di inserti filettati in metallo che consente anche una semplice e veloce installazione a pannello o a muro con la piastrina di fissaggio PMDK (fornita come accessorio)
Indietro Data sheet

EPDM

Codice d DN PN B B1 H H1 L g
DKLDF020E 20 15 10 115 25 124 80 16 527
DKLDF025E 25 20 10 118 30 144 80 19 557
DKLDF032E 32 25 10 127 33 154 80 22 786
DKLDF040E 40 32 10 132 30 174 80 26 847
DKLDF050E 50 40 10 175 35 194 120 31 1760
DKLDF063E 63 50 10 200 46 224 120 38 2753
DKLDF075E 75 65 10 200 46 284 120 44 2931

FKM

Codice d DN PN B B1 H H1 L g
DKLDF020F 20 15 10 115 25 124 80 16 527
DKLDF025F 25 20 10 118 30 144 80 19 557
DKLDF032F 32 25 10 127 33 154 80 22 786
DKLDF040F 40 32 10 132 30 174 80 26 847
DKLDF050F 50 40 10 175 35 194 120 31 1760
DKLDF063F 63 50 10 200 46 224 120 38 2753
DKLDF075F 75 65 10 200 46 284 120 44 2931

PTFE

Codice d DN PN B B1 H H1 L g
DKLDF020P 20 15 10 115 25 124 80 16 527
DKLDF025P 25 20 10 118 30 144 80 19 557
DKLDF032P 32 25 10 127 33 154 80 22 786
DKLDF040P 40 32 10 132 30 174 80 26 847
DKLDF050P 50 40 10 175 35 194 120 31 1760
DKLDF063P 63 50 10 200 46 224 120 38 2753
DKLDF075P 75 65 10 200 46 284 120 44 2931
  • Sistema di giunzione per incollaggio, per filettatura e per flangiatura
  • Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
  • Organi di manovra interni in metallo isolati dal fluido e dall’ambiente esterno
  • Modularità della gamma: solo 2 volantini e 4 membrane e coperchi per 7 diverse misure di valvola
  • Volantino non saliente, dotato di un indicatore ottico graduato e protetto da un cappuccio in PVC trasparente con O-ring di tenuta.
  • Viti di fissaggio del coperchio in Acciaio INOX protette da tappi in PE. Nessuna parte metallica esposta all’ambiente esterno per prevenire ogni rischio di corrosione.
  • Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C, PP-H e PVDF. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema.
  • Il Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
  • Riduzione della coppia di manovra.
  • Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana).
  • Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione.
  • Facilità di pulizia delle zone interne della valvola.
