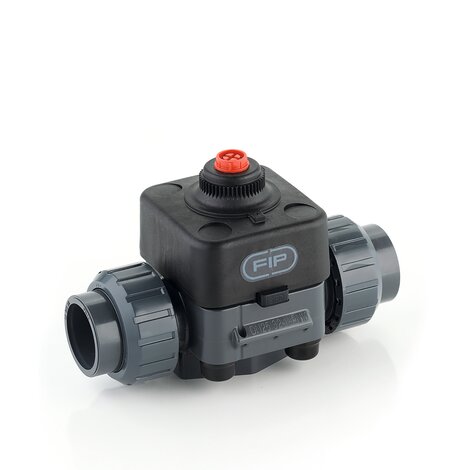

DKDUFV/CP NO - Valvola a membrana a comando pneumatico DN 15:65
Valvola a membrana a comando pneumatico, Normalmente Aperta, con attacchi a bocchettone femmina, filettatura cilindrica gas.
La valvola a membrana DKD/CP è particolarmente adatta per intercettazione di fluidi molto sporchi e/o ad alta viscosità. La nuova geometria interna del corpo ottimizza l’efficienza fluidodinamica aumentando sensibilmente la portata. La DKD/CP si presenta con ingombri e pesi decisamente ridotti.
La valvola è costituita da tre elementi: corpo, membrana e coperchio a tenuta. Sotto l’azione dell’aria compressa nel coperchio, la membrana viene premuta contro la sella del corpo interrompendo il flusso. Questo principio di funzionamento semplificato e il ridotto numero di componenti garantisce un’affidabilità elevata e duratura nel tempo.
Caratteristiche principali:
- Coperchio a tenuta in PP-GR caratterizzato da un’elevata robustezza costruttiva. L’assenza di parti metalliche esposte all’ambiente esterno previene ogni rischio di corrosione
- La speciale membrana di tenuta rinforzata con fibre tessili permette di raggiungere una lunga operatività senza mostrare segni di usura
- Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola

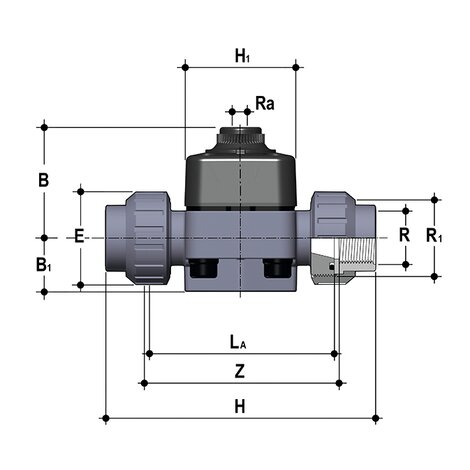

| Codice | R | DN | PN | B | B1 | H | h | H1 | La | Z | E | R1 | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKDUFVNO012E | 1/2" | 15 | 8 | 58 | 25 | 131 | 12 | 65 | 90 | 97 | 41 | 1" | 1/4" | 310 |
| DKDUFVNO034E | 3/4" | 20 | 8 | 61 | 29,5 | 151 | 12 | 65 | 108 | 118 | 50 | 1"1/4 | 1/4" | 372 |
| DKDUFVNO100E | 1" | 25 | 8 | 70 | 33 | 165 | 12 | 70 | 116 | 127 | 58 | 1"1/2 | 1/4" | 600 |
| DKDUFVNO112E | 1"1/2 | 40 | 8 | 87 | 35 | 208 | 16 | 99 | 154 | 165 | 79 | 2"1/4 | 1/4" | 1312 |
| DKDUFVNO114E | 1"1/4 | 32 | 8 | 72 | 30 | 188 | 12 | 70 | 134 | 145 | 72 | 2" | 1/4" | 726 |
| DKDUFVNO200E | 2" | 50 | 8 | 109 | 46 | 246 | 16 | 114 | 184 | 195 | 98 | 2"3/4 | 1/4" | 2320 |
- Sistema di giunzione per incollaggio e per filettatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Dotata nella versione Standard di membrana rinforzata in fibra tessile
- Viti di fissaggio del coperchio in Acciaio INOX protette dall’ambiente esterno da tappi in PE
- Facilità di pulizia delle zone interne della valvola
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizzazione
- Facile sostituzione della membrana di tenuta
