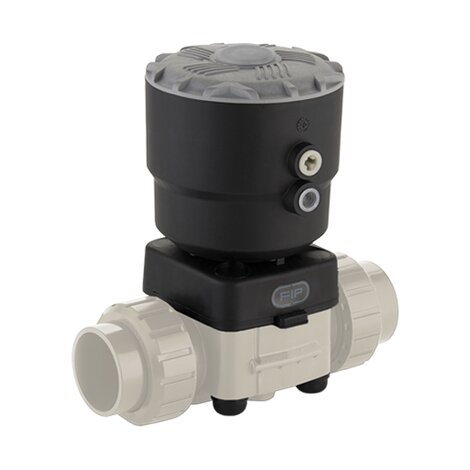

DKBOM/CP NC - Valvola a membrana a 2 vie a comando pneumatico PN6 DN 15:65
Valvola a membrana a comando pneumatico con corpo flangiato monolitico, foratura PN10/16. Scartamento secondo EN 558-1. Funzione Normalmente Chiusa.
La nuova valvola a membrana DKB/CP è la soluzione ideale per utilizzo in condizioni applicative non gravose che richiedono comunque affidabilità e lunga durata. La nuova geometria interna del corpo ottimizza l’efficienza fluidodinamica aumentando sensibilmente la portata e garantisce un’ottima linearità della curva di regolazione. La DKB/CP si presenta con ingombri e pesi decisamente ridotti.
La nuova valvola a membrana DKB/CP è dotata di attuatore a pistone in PP-GR dal design semplificato e prestazioni essenziali.
Caratteristiche principali:
- Attuatore a pistone in PP-GR compatto e leggero idoneo all’utilizzo in condizioni ambientali gravose e chimicamente aggressive con sistema di contenimento perimetrale della membrana che garantisce una compressione ideale della gomma evitando l’espansione laterale
- Pistone in IXEF® ad alta resistenza meccanica. La superficie esterna ad elevata finitura garantisce una perfetta scorrevolezza sulla guarnizione e consente una lunga durata operativa senza manutenzione all’attuatore
- Stelo in acciaio inox ad alta resistenza con doppio O-Ring di tenuta. Connessione a pin flottante tra stelo dell’attuatore e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
- Attuatore dotato di 4 molle a cartuccia indipendenti disposte radialmente per una perfetta distribuzione del carico sul pistone
- Guarnizione primaria con doppia funzione. Tenuta sul pistone: guarnizione non in movimento ed alloggiata saldamente sul cilindro dell’attuatore anzichè sul pistone. Tenuta verso l’esterno: la guarnizione posta a monte della connessione filettata tra coperchio e cilindro garantisce che l’accoppiamento non subisca le sollecitazioni indotte dalla pressione all’interno dell’attuatore
- Agevole installazione anche in spazi ristretti: ingressi dell’aria compressa con connessioni filettate G 1/4” orientabili per poter essere allineati con la tubazione. Le connessioni in PP-GR consentono evitano problemi di corrosione
- Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola. Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore
| Codice | d | DN | PN | B | B1 | C | C1 | F | f | H | H1 | Ra | U | Sp | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKBOMNC020E | 20 | 15 | 6 | 134 | 25 | 66 | 24 | 65 | 14 | 130 | 97 | 1/4" | 4 | 13,5 | 767 |
| DKBOMNC025E | 25 | 20 | 6 | 137 | 30 | 69 | 24 | 75 | 14 | 150 | 97 | 1/4" | 4 | 13,5 | 815 |
| DKBOMNC032E | 32 | 25 | 6 | 145 | 33 | 78 | 24 | 85 | 14 | 160 | 97 | 1/4" | 4 | 13,5 | 1059 |
| DKBOMNC040E | 40 | 32 | 6 | 149 | 30 | 82 | 24 | 100 | 18 | 180 | 97 | 1/4" | 4 | 14 | 1144 |
| DKBOMNC050E | 50 | 40 | 6 | 193 | 35 | 112 | 24 | 110 | 18 | 200 | 126 | 1/4" | 4 | 16 | 2743 |
| DKBOMNC063E | 63 | 50 | 6 | 231 | 46 | 142 | 24 | 125 | 18 | 230 | 157 | 1/4" | 4 | 16 | 5795 |
| DKBOMNC075E | 75 | 65 | 6 | 231 | 46 | 142 | 24 | 145 | 18 | 290 | 157 | 1/4" | 4 | 21 | 6339 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Viti di fissaggio del coperchio in Acciaio INOX protette dall’ambiente esterno da tappi in PE. Assenza di parti metalliche esposte all’ambiente esterno per prevenire ogni rischio di corrosione
- Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C e PP-H. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema
- Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
- Riduzione della coppia di manovra
- Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
- Facilità di pulizia delle zone interne della valvola
