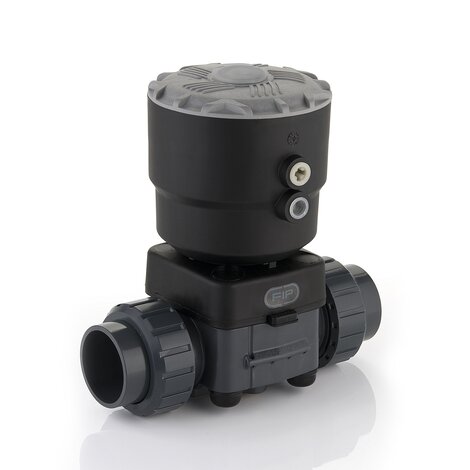

DKBDV/CP NC - Valvola a membrana a 2 vie a comando pneumatico PN6 DN 15:65
Valvola a membrana a comando pneumatico con attacchi maschio, serie metrica. Funzione Normalmente Chiusa.
La nuova valvola a membrana DKB/CP è la soluzione ideale per utilizzo in condizioni applicative non gravose che richiedono comunque affidabilità e lunga durata. La nuova geometria interna del corpo ottimizza l’efficienza fluidodinamica aumentando sensibilmente la portata e garantisce un’ottima linearità della curva di regolazione. La DKB/CP si presenta con ingombri e pesi decisamente ridotti.
La nuova valvola a membrana DKB/CP è dotata di attuatore a pistone in PP-GR dal design semplificato e prestazioni essenziali.
Caratteristiche principali:
- Attuatore a pistone in PP-GR compatto e leggero idoneo all’utilizzo in condizioni ambientali gravose e chimicamente aggressive con sistema di contenimento perimetrale della membrana che garantisce una compressione ideale della gomma evitando l’espansione laterale
- Pistone in IXEF® ad alta resistenza meccanica. La superficie esterna ad elevata finitura garantisce una perfetta scorrevolezza sulla guarnizione e consente una lunga durata operativa senza manutenzione all’attuatore
- Stelo in acciaio inox ad alta resistenza con doppio O-Ring di tenuta. Connessione a pin flottante tra stelo dell’attuatore e membrana per aumentarne la tenuta e la durata evitando carichi concentrati
- Attuatore dotato di 4 molle a cartuccia indipendenti disposte radialmente per una perfetta distribuzione del carico sul pistone
- Guarnizione primaria con doppia funzione. Tenuta sul pistone: guarnizione non in movimento ed alloggiata saldamente sul cilindro dell’attuatore anzichè sul pistone. Tenuta verso l’esterno: la guarnizione posta a monte della connessione filettata tra coperchio e cilindro garantisce che l’accoppiamento non subisca le sollecitazioni indotte dalla pressione all’interno dell’attuatore
- Agevole installazione anche in spazi ristretti: ingressi dell’aria compressa con connessioni filettate G 1/4” orientabili per poter essere allineati con la tubazione. Le connessioni in PP-GR consentono evitano problemi di corrosione
- Nuovo design interno del corpo valvola. Coefficiente di flusso notevolmente aumentato e ridotte perdite di carico. L’efficienza raggiunta ha permesso inoltre di ridurre gli ingombri e i pesi della valvola. Linearità di regolazione: i profili interni della valvola permettono anche di migliorare notevolmente la curva caratteristica della valvola per ottenere una regolazione particolarmente sensibile e accurata su tutta la corsa dell’otturatore

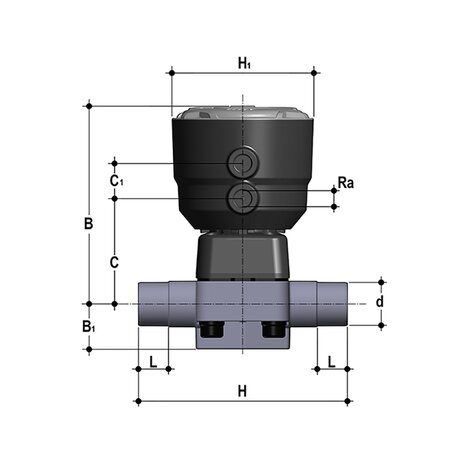

| Codice | d | DN | PN | B | B1 | C | C1 | H | H1 | L | Ra | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKBDVNC020E | 20 | 15 | 6 | 134 | 25 | 66 | 24 | 124 | 97 | 16 | 1/4" | 645 |
| DKBDVNC025E | 25 | 20 | 6 | 137 | 30 | 69 | 24 | 144 | 97 | 19 | 1/4" | 667 |
| DKBDVNC032E | 32 | 25 | 6 | 145 | 33 | 78 | 24 | 154 | 97 | 22 | 1/4" | 867 |
| DKBDVNC040E | 40 | 32 | 6 | 149 | 30 | 82 | 24 | 174 | 97 | 26 | 1/4" | 911 |
| DKBDVNC050E | 50 | 40 | 6 | 193 | 35 | 112 | 24 | 194 | 126 | 31 | 1/4" | 2502 |
| DKBDVNC063E | 63 | 50 | 6 | 231 | 46 | 142 | 24 | 224 | 157 | 38 | 1/4" | 5598 |
| DKBDVNC075E | 75 | 65 | 6 | 231 | 46 | 142 | 24 | 284 | 157 | 44 | 1/4" | 5770 |
- Sistema di giunzione per incollaggio, per filettatura e per flangiatura
- Design fluidodinamico ottimizzato: massima resa di portata grazie all’efficienza fluidodinamica ottimizzata che caratterizza la nuova geometria interna del corpo
- Viti di fissaggio del coperchio in Acciaio INOX protette dall’ambiente esterno da tappi in PE. Assenza di parti metalliche esposte all’ambiente esterno per prevenire ogni rischio di corrosione
- Nuovi corpi flangiati: i nuovi corpi, caratterizzati da una struttura flangiata monolitica, sono disponibili nei materiali PVC-U, PVC-C e PP-H. Questo design, esente da giunzioni tra corpo e flange, riduce notevolmente gli stress meccanici ed aumenta le prestazioni del sistema
- Sistema di tenuta CDSA (Circular Diaphragm Sealing Angle) con una distribuzione uniforme della pressione dell’otturatore sulla membrana di tenuta, offre i seguenti vantaggi:
- Riduzione della coppia di manovra
- Minore stress meccanico per tutti i componenti della valvola (attuatore, corpo e membrana)
- Minimizzazione del rischio di accumulo di depositi, contaminazione o danneggiamento della membrana a causa di fenomeni di cristallizazione
- Facilità di pulizia delle zone interne della valvola
