Derivazione ridotta 87°30'

Ultramax e Amax sono i due marchi del sistema di scarico in Polipropilene di REDI.

Materiale PP resistente agli urti.
Giunzioni ad innesto con guarnizione elastomerica.
Autoestinguente B1 secondo la DIN 4102

Note: Sistema tubi-raccordi certificato SKZ
Indietro Data sheet

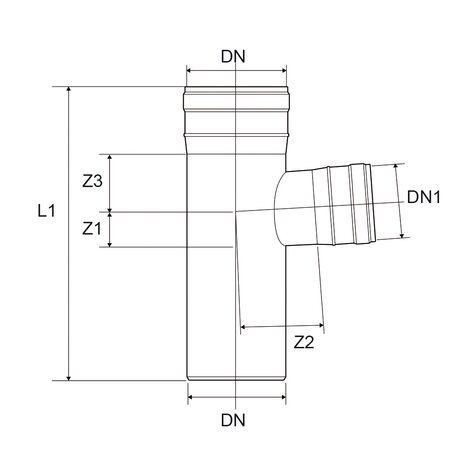

Codice Colore DN 1 (mm) Z 1 (mm) Z 2 (mm) Z 3 (mm) L1 (mm) DN (mm)
Z3940PP Grigio RAL 7037 32 - - - - 40
Z3950PP Grigio RAL 7037 40 23 30 25 109 50
Z3975PP Grigio RAL 7037 50 27 43 31 113 75
Z4190PP Grigio RAL 7037 40 - - - - 90
Z4090PP Grigio RAL 7037 50 - - - - 90
Z3990PP Grigio RAL 7037 75 - - - - 90
Z4111PP Grigio RAL 7037 40 - 60 32 110 110
Z4011PP Grigio RAL 7037 50 28 60 32 133 110
Z3911PP Grigio RAL 7037 75 40 60 45 160 110
Z3910PP Grigio RAL 7037 90 - - - - 110
Z3912PP Grigio RAL 7037 110 58 69 63 204 125
Z4016PP Grigio RAL 7037 110 58 86 64 237 160
Z3916PP Grigio RAL 7037 125 66 87 71 280 160
