Curva POWER-LOCK 45° M/F PN10
Curva PVC-U, M/F, Grigio RAL 7011, connessione FORSHEDA 601 POWER-LOCK®.
I raccordi sono conformi alle norme UNI EN ISO 1452, DIN 8063, ISO 2045, ISO/DIS 6455 per il trasporto di fluidi in pressione per adduzione di acqua potabile, acque reflue e fluidi alimentari: olio, vino, latte.

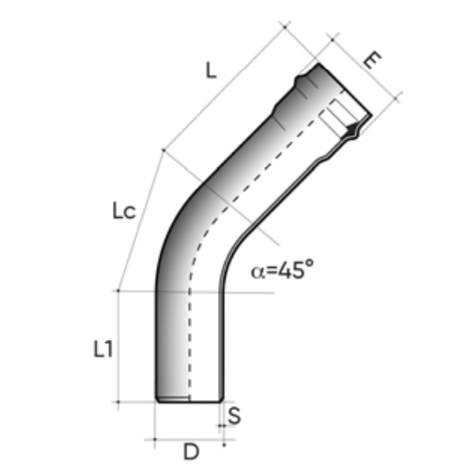

| Codice | D (mm) | E (mm) | L (mm) | Lc (mm) | L1 (mm) | Peso (gr) |
|---|---|---|---|---|---|---|
| PBVPN10063F4L | 63 | 86 | 350 | 280 | 270 | 790 |
| PBVPN10075F4L | 75 | 102 | 280 | 280 | 355 | 1120 |
| PBVPN10090F4L | 90 | 120 | 320 | 340 | 300 | 1740 |
| PBVPN10110F4L | 110 | 144 | 315 | 295 | 300 | 1930 |
| PBVPN10125F4L | 125 | 161 | 350 | 340 | 285 | 2690 |
| PBVPN10140F4L | 140 | 178 | 330 | 375 | 315 | 3610 |
| PBVPN10160F4L | 160 | 202 | 330 | 435 | 345 | 5030 |
| PBVPN10180S4L | 180* | 224 | 460 | 330 | 410 | 7070 |
| PBVPN10200F4L | 200 | 238 | 470 | 330 | 400 | 10950 |
| PBVPN10225F4L | 225 | 276 | 490 | 510 | 420 | 12840 |
| PBVPN10250F4L | 250 | 305 | 510 | 520 | 370 | 15900 |
| PBVPN10280F4L | 280 | 341 | 480 | 590 | 430 | 21240 |
| PBVPN10315F4L | 315 | 382 | 540 | 510 | 450 | 26950 |
| PBVPN10400F4L | 400 | 465 | 610 | 880 | 510 | 57580 |
*Anello in gomma
