CMFV/CP NO - Valvola a membrana compatta a attuatore pneumatico DN 12:15
Valvola a membrana compatta con attacchi femmina, filettatura cilindrica gas a comando pneumatico, funzione Normalmente Aperta.
La CM/CP è una valvola a comando pneumatico, dalla struttura compatta e con grandi capacità di portata. L’attuazione della CM/CP avviene mediante un pistone dal funzionamento a secco azionabile da tutti i fluidi liquidi o gassosi purchè neutri e puliti. La struttura molto compatta di questa valvola consente un facile montaggio anche in spazi molto ristretti.
Il nuovo attuatore a pistone in PP-GR compatto e leggero fa di CM/CP la scelta ideale per applicazioni dove è richiesta un’elevata frequenza di azionamento e una lunga durata della valvola.
Caratteristiche principali:
- Attuatore a pistone in PP-GR compatto e leggero privo di parti metalliche esposte risulta particolarmente idoneo all'utilizzo in condizioni ambientali gravose e chimicamente aggressive
- Pistone in IXEF ad alta resistenza meccanica garantisce elevata affidabilità nel tempo senza manutenzione
- Indicatore ottico di posizione ad alta visibilità e protetto da un coperchio trasparente con O-Ring di tenuta
EPDM

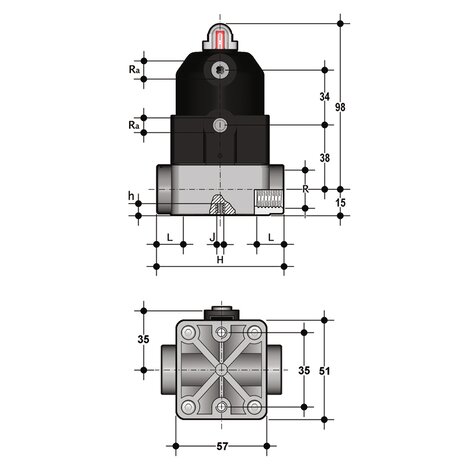

| Codice | R | DN | PN | Ra | L | H | h | J | g |
|---|---|---|---|---|---|---|---|---|---|
| CMFVNO038E | 3/8'' | 12 | 6 | G 1/4'' | 11,5 | 75 | 8 | M5 | 340 |
| CMFVNO012E | 1/2'' | 15 | 6 | G 1/4'' | 15 | 75 | 8 | M5 | 340 |
FKM
| Codice | R | DN | PN | Ra | L | H | h | J | g |
|---|---|---|---|---|---|---|---|---|---|
| CMFVNO038F | 3/8'' | 12 | 6 | G 1/4'' | 11,5 | 75 | 8 | M5 | 340 |
| CMFVNO012F | 1/2'' | 15 | 6 | G 1/4'' | 15 | 75 | 8 | M5 | 340 |
PTFE
| Codice | R | DN | PN | Ra | L | H | h | J | g |
|---|---|---|---|---|---|---|---|---|---|
| CMFVNO038P | 3/8'' | 12 | 6 | G 1/4'' | 11,5 | 75 | 8 | M5 | 340 |
| CMFVNO012P | 1/2'' | 15 | 6 | G 1/4'' | 15 | 75 | 8 | M5 | 340 |
- La valvola è insensibile ai fluidi contenenti impurità
- Ha una notevole portata
- Può venire montata in qualsiasi posizione
- Ha una struttura molto compatta
- È attuata da un pistone che lavora a secco e che non richiede manutenzione
- Non ha viti in evidenza ed è assolutamente esente da depositi di impurità
- Consente una facile sostituzione della membrana di tenuta
- Nella versione Standard la valvola è dotata di indicatore di posizione
