CA2 - Calotta
Raccordi in PVC rigido.
Calotta estremità femmina filettata.
Raccordi in PVC (polivinile di cloruro) per utilizzo in condotte in pressione per impianti irrigui, acquedottistica, impianti chimici e per trattamento acque in generale.

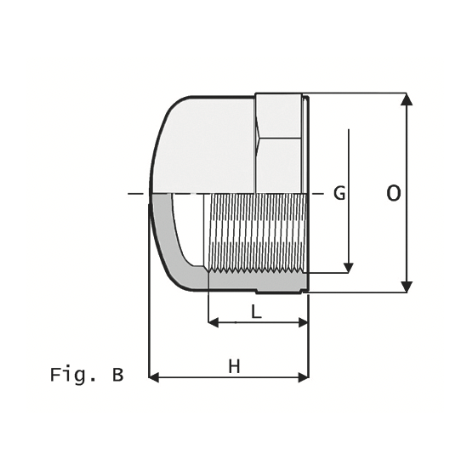

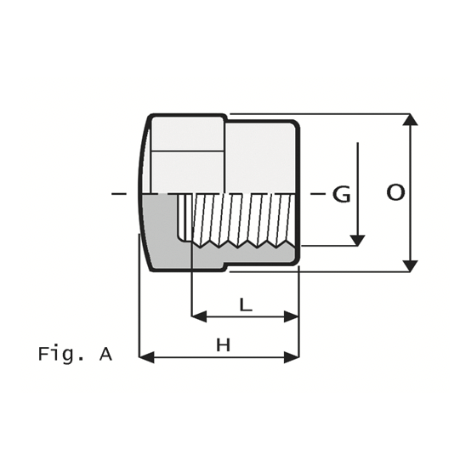

| Codice | G | PN | L | H | E | Fig. | g |
|---|---|---|---|---|---|---|---|
| 1RCA220000 | 1/2" | 16 | 15 | 25 | 28 | A | 10 |
| 1RCA225000 | 3/4" | 16 | 16 | 27 | 34 | A | 15 |
| 1RCA232000 | 1" | 16 | 19 | 31 | 42 | A | 27 |
| 1RCA240000 | 1"1/4 | 16 | 21 | 35 | 51 | A | 40 |
| 1RCA250000 | 1"1/2 | 16 | 21 | 36 | 58 | A | 53 |
| 1RCA263000 | 2" | 16 | 26 | 42 | 71 | A | 85 |
| 1RCA290000NL | 3" | 16 | 33 | 55 | 109 | B | 310 |
- Gamma dimensionale: Serie filettata: R 3/8" ÷ R 4"
- Pressione nominale:
- PN 16 con acqua a 20 °C
- Campo di temperatura: 0 °C ÷ 60 °C
- Riferimenti normativi:
- ISO 7-1, ISO 228-1
- Materiale raccordi: PVC-U
- Materiali tenuta:
- Guarnizioni in EPDM, su richiesta FKM
- Anello di rinforzo (TM3, GM3, MM3, RM3) in acciaio INOX AISI 430
