BIRXV
Raccordi di passaggio - bocchettoni PVC-U/Acciaio INOX.

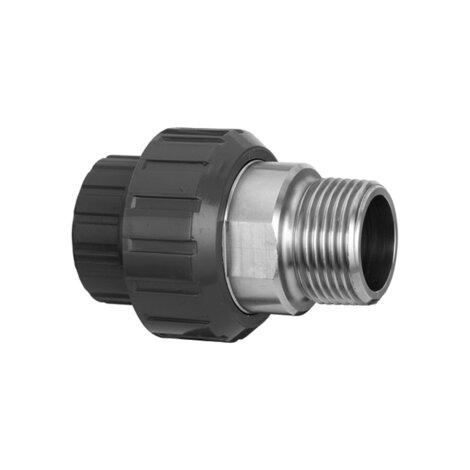

Bocchettone di passaggio PVC-U/Acciaio INOX con estremità d a bicchiere per incollaggio, estremità R maschio filettata BSP in Acciaio INOX A316L, guarnizione O-Ring in EPDM o FKM.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.
EPDM

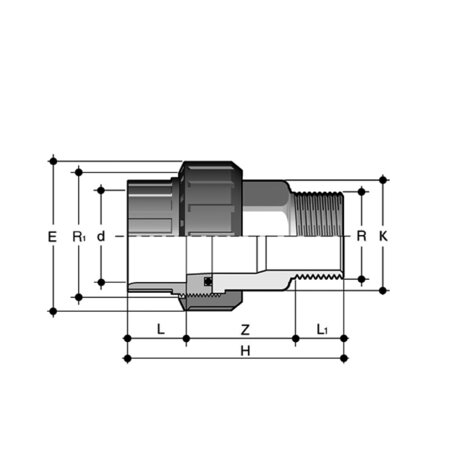

| Codice | d x R | R1 | PN | E | H | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|
| BIRXV016038E | 16 x 3/8" | 3/4" | 16 | 33 | 58,5 | 20 | 14 | 10,5 | 34 | 74 |
| BIRXV020012E | 20 x 1/2" | 1" | 16 | 41 | 65 | 25 | 16 | 13,5 | 35,5 | 123 |
| BIRXV025034E | 25 x 3/4" | 1"1/4 | 16 | 50 | 72,5 | 32 | 19 | 15 | 38,5 | 215 |
| BIRXV032100E | 32 x 1" | 1"1/2 | 16 | 58 | 80 | 38 | 22 | 17,5 | 40,5 | 269 |
| BIRXV040114E | 40 x 1"1/4 | 2" | 16 | 72 | 91 | 48 | 26 | 19,5 | 45,5 | 516 |
| BIRXV050112E | 50 x 1"1/2 | 2"1/4 | 16 | 79 | 101 | 55 | 31 | 19,5 | 50,5 | 639 |
| BIRXV063200E | 63 x 2" | 2"3/4 | 16 | 98 | 122,5 | 69 | 38 | 24 | 60,5 | 1111 |
FKM
| Codice | d x R | R1 | PN | E | H | K | L | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|
| BIRXV016038F | 16 x 3/8" | 3/4" | 16 | 33 | 58,5 | 20 | 14 | 10,5 | 34 | 74 |
| BIRXV020012F | 20 x 1/2" | 1" | 16 | 41 | 65 | 25 | 16 | 13,5 | 35,5 | 123 |
| BIRXV025034F | 25 x 3/4" | 1"1/4 | 16 | 50 | 72,5 | 32 | 19 | 15 | 38,5 | 215 |
| BIRXV032100F | 32 x 1" | 1"1/2 | 16 | 58 | 80 | 38 | 22 | 17,5 | 40,5 | 269 |
| BIRXV040114F | 40 x 1"1/4 | 2" | 16 | 72 | 91 | 48 | 26 | 19,5 | 45,5 | 516 |
| BIRXV050112F | 50 x 1"1/2 | 2"1/4 | 16 | 79 | 101 | 55 | 31 | 19,5 | 50,5 | 639 |
| BIRXV063200F | 63 x 2" | 2"3/4 | 16 | 98 | 122,5 | 69 | 38 | 24 | 60,5 | 1111 |
