BIROM - Bocchettone di passaggio
Bocchettone di passaggio PP-H/ottone con estremità per saldatura di tasca (d), estremità R maschio filettata BSP in ottone e guarnizione O-Ring in EPDM.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura a caldo di tasca.

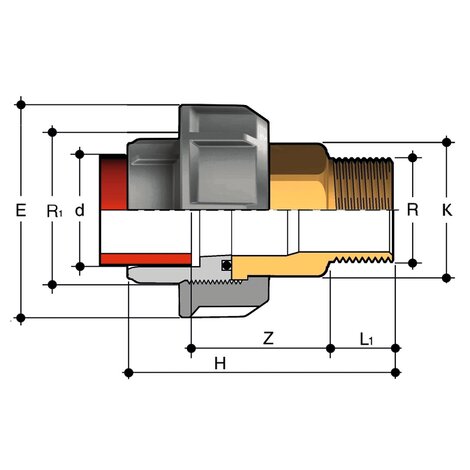

| Codice | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| BIROM020012E | 20 x 1/2" | 1" | 10 | 47 | 65 | 25 | 13,5 | 37,5 | 134 |
| BIROM025034E | 25 x 3/4" | 1"1/4 | 10 | 58 | 71,5 | 32 | 15 | 40,5 | 227 |
| BIROM032100E | 32 x 1" | 1"1/2 | 10 | 65 | 78 | 38 | 17,5 | 42,5 | 287 |
| BIROM040114E | 40 x 1"1/4 | 2" | 10 | 78 | 87 | 48 | 19,5 | 47,5 | 534 |
| BIROM050112E | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 95 | 55 | 19,5 | 52,5 | 668 |
| BIROM063200E | 63 x 2" | 2"3/4 | 10 | 103 | 113,5 | 69 | 24 | 62,5 | 1144 |
