BIO HT, biologica IMHOFF

Biologica Imhoff in polietilene monoblocco, con struttura nervata e calotta rinforzata, munita di sfiato.

Note: Conformi alla norma UNI EN 12566-1. In conformità agli standard qualitativi dell’effluente indicati dal D. L.vo n°152/06.
Applicazione: Pretrattamento delle acque nere
Indietro Data sheet

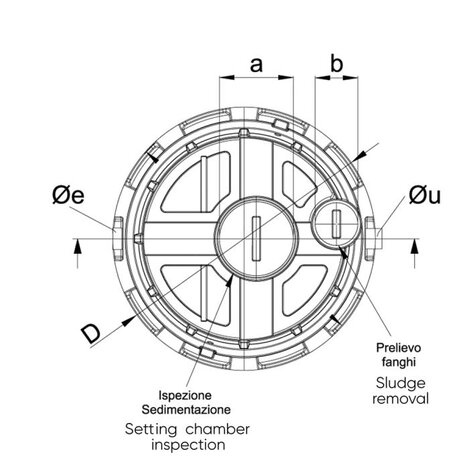

Codice D (cm) Altezza H (cm) HE (cm) HU (cm) V sed (m3) V dig (m3) ØE e ØU (mm) Volume tot. (l) a (cm) b (cm) Articolo Utenti (A.E.)
IS101HT 80 80 60 56 0,12 0,28 100 400 30 - BIO FAMILY HT 400 3
IS102HT 80 120 100 96 0,16 0,44 100 600 30 - BIO FAMILY HT 800 4
IS103HT 120 120 100 97 0,24 0,86 100 1.100 40 - BIO FAMILY HT 1000 6
IS104HT 120 150 125 122 0,4 1,1 125 1.500 40 - BIO FAMILY HT 1500 10
IS105HT 120 190 165 162 0,6 1,5 125 2.100 40 - BIO FAMILY HT 2000 15
IS170HT 160 185 147 144 0,8 2,0 125 2.800 40 20 BIO TOP HT 3000 20
IS171HT 160 235 197 194 0,9 2,9 140 3.800 40 20 BIO TOP HT 4000 23
IS172HT 190 215 177 174 1,6 4,0 140 5.600 40 20 BIO TOP HT 5000 40
IS173HT 190 255 217 214 2,0 5,0 140 7.000 40 40 BIO TOP HT 6000 50
IS174HT 220 260 211 208 2,6 6,5 160 9.100 40 40 BIO TOP HT 8000 65
IS175HT 220 285 236 233 3,0 7,5 160 10.500 40 40 BIO TOP HT 9000 75
IS176HT 220 310 261 258 3,4 8,5 160 11.900 40 40 BIO TOP HT 10000 85
