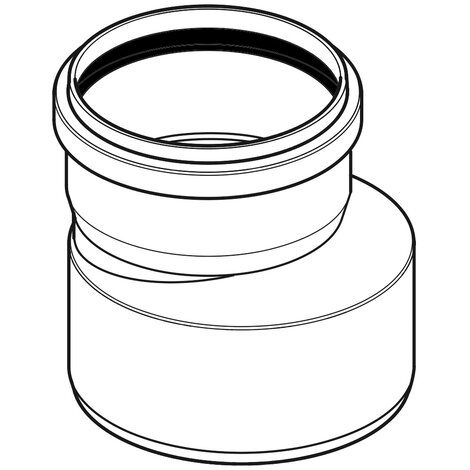

Aumento conico eccentrico

I raccordi in PVC REDI sono adatti al convogliamento di:
-Ventilazioni di condotte
-Scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste).
-Scarichi industriali, agricoli e di acque di rifiuto in genere nel limite della resistenza chimica dei materiali.

Marcatura conforme alla Norma IIP UNI EN1329.

Note: Giunzione ad innesto con guarnizione O-Ring premontata e prelubrificata.

Indietro Data sheet

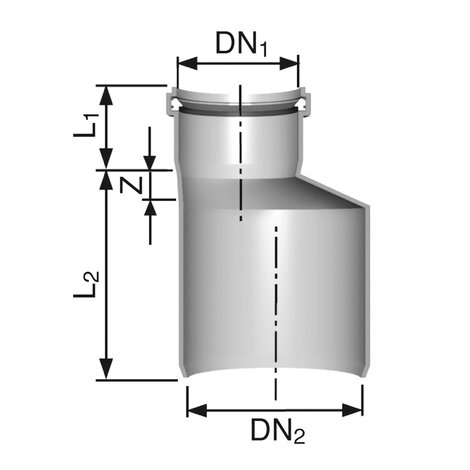

Codice Colore Z 1 (mm) L1 (mm) L2 (mm) DN (mm) DN 1 (mm)
0900511 Rosso RAL 8023 22 42 48 40 50
0900611 Rosso RAL 8023 22 42 48 40 63
0904811 Rosso RAL 8023 48 42 58 40 100
0510711 Rosso RAL 8023 30 45 48 50 75
0511111 Rosso RAL 8023 51 45 70 50 110
0901011 Rosso RAL 8023 45 45 61 50 100
0902611 Rosso RAL 8023 22 42 48 50 63
0903011 Rosso RAL 8023 22 42 48 63 100
0503311 Rosso RAL 8023 31 50 61 75 100
0907311 Rosso RAL 8023 48 55 115 75 125
0901211 Rosso RAL 8023 16 57 61 100 125
