525 - Adattatore a ghiera

I giunti a compressione in PP Astore sono raccordi di collegamento per tubi in PE dedicati agli impianti per il trasporto acqua. Utilizzabili sia nel segmento irriguo, sia negli impianti d’acqua potabile e da potabilizzare.

Indietro Data sheet

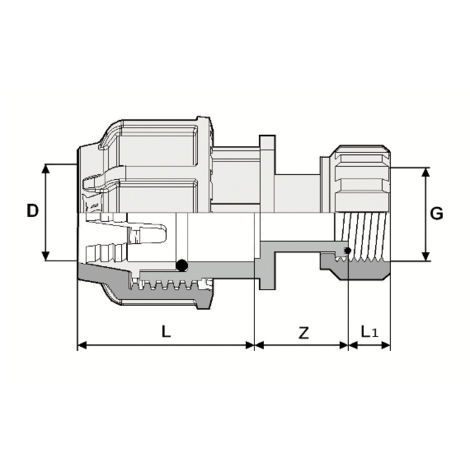

Codice	product.detail.attribute.D x G	PN	L	L₁	Z	g
GG52525D00	25x1"	16	55	13,2	30	70
GG52532D00	32x1"	16	57	13,2	33	105

I giunti provvisti di filettatura prevedono a partire da R 1 1/4” un rinforzo metallico sulla parte esterna della filettatura.

Gamma dimensionale: d 16 ÷ d 110 (mm)
Pressione nominale: PN16 con acqua a 20 °C da d 16 (mm) a d 63 (mm), PN10 con acqua a 20 °C da d 75 (mm) a d 110 (mm)
Campo di temperatura: 0 °C ÷ 60 °C
Riferimenti normativi:
Il giunto a compressione Astore è realizzato secondo le prescrizioni delle norme UNI 9561, ISO 17885.
Il giunto può essere installato su tubazioni in PE che seguono le norme ISO 4427, UNI EN 12201.
Le versioni provviste di filettatura sono realizzate secondo la norma ISO 7-1.
Materiale raccordi: Corpo e ghiera in polipropilene copolimero nero, anello di graffaggio in resina acetalica bianca,
Flange metalliche (art. 520) FE 360, zincato.
Materiali tenuta: Guarnizione toroidale in NBR, Anello di rinforzo in AISI 430.
