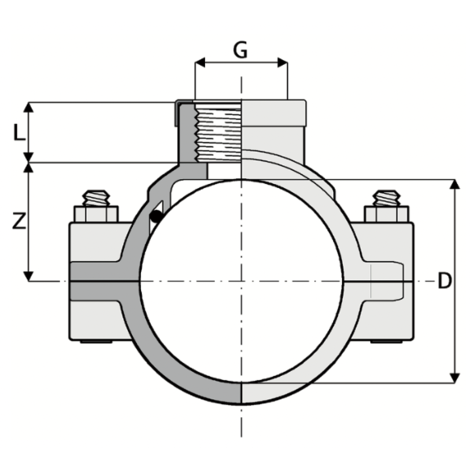

505 - Presa a staffa
Presa a staffa con anello di rinforzo in PP copolimero.
Anello di rinforzo: AISI 430
Guarnizione: Toroidale in NBR
Bulloneria: acciaio zinco cromato. 2, 4 e 6 pezzi a seconda dei diametri
Le prese a staffa meccaniche Astore sono la corretta soluzione tecnica per le derivazioni d’utenza nell’impiantistica irrigua ed in acquedottistica.
Le prese a staffa vengono fornite in tre versioni: 503, 505 e 508.
- Gamma dimensionale: 505 a derivazione singola: Diametro di accoppiamento con tubo dal D 20 al D 315 mm e derivazioni filettate dal 1/2” a 4”, provviste di 2, 4 e 6 bulloni a seconda dei diametri, e di anello di rinforzo metallico sulla filettatura di derivazione.
- Pressione nominale: 505: consultare la tabella allegata..
- Riferimenti normativi: Filettature di derivazione secondo DIN 2999 - BS 21 - ISO 7-1 fino a D 160 mm, ISO 228 dal D 180 al D 315. Possibilità di accoppiamento con tubi:
- PE serie metrica secondo, ISO 4427, EN 12201.
- PVC serie metrica secondo EN ISO 1452.
- PP serie metrica secondo EN ISO 15494. - Materiali: Corpo staffa in polipropilene nero, dadi e bulloni in acciaio zinco cromato, guarnizione in NBR, anello di rinforzo in AISI 430.
In caso di ambienti particolarmente aggressivi (es. ambiente salino dovuto alla vicinanza al mare), l’installatore dovrà valutare la scelta di materiale adeguato per la tiranteria metallica.
