3V302 - Valvola a sfera monoghiera
Valvola a sfera bighiera per irrigazione e trasporto acqua.
Valvola a sfera monoghiera in PVC grigio, incollaggio femmina standard BS con supporto libero.
Guarnizioni in EPDM.
Sedi sfera in PE.
La valvola 302 di Astore è una valvola a sfera monoghiera per irrigazione e trasporto acqua con supporto libero, che garantisce un'installazione semplice e veloce e una comoda manutenzione.
EPDM

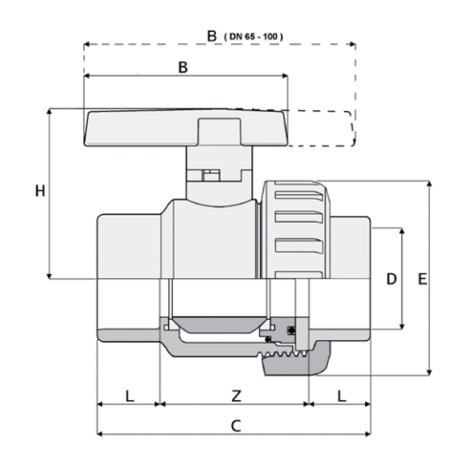

| Codice | G | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|
| 3V30211000LW | 4" | 6 | 100 | 61 | 150 | 272 | 210 | 171 | 280 | 4700 |
| 3V30216000H | 3/8" | 16 | 10 | 15 | 41 | 71 | 50 | 50 | 57 | 96 |
| 3V30220000H | 1/2" | 16 | 15 | 17 | 40 | 74 | 50 | 50 | 57 | 100 |
| 3V30225000H | 3/4" | 16 | 20 | 19 | 48 | 86 | 59 | 55 | 66 | 155 |
| 3V30232000H | 1" | 16 | 25 | 22 | 56 | 100 | 68 | 63 | 75 | 240 |
| 3V30240000H | 1"1/4 | 16 | 32 | 26 | 62 | 114 | 80 | 76 | 90 | 350 |
| 3V30250000H | 1"1/2 | 16 | 40 | 31 | 74 | 136 | 96 | 88 | 103 | 550 |
| 3V30263000H | 2" | 16 | 50 | 38 | 86 | 162 | 116 | 102 | 121 | 930 |
| 3V30275000LW | 2"1/2 | 10 | 65 | 44 | 122 | 210 | 168 | 138 | 225 | 2600 |
| 3V30290000LW | 3" | 10 | 80 | 51 | 124 | 226 | 168 | 138 | 225 | 2700 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V302) e BS standard (3V302), filettata femmina BSP (1V301).
- Costruzione: Valvola a sfera monoghiera in PVC grigio con supporto libero.
- Gamma dimensionale: DN 10 ÷ 100
- Pressione nominale:
- DN 10÷50: PN16 con acqua a 20°C
- DN 65÷80: PN10 con acqua a 20°C
- DN 100: PN6 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO 727, EN ISO 1452-4 (modello 1V302); BS4346-1 (modello 3V302)
- Filettatura: UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modello 1V301)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM (O-ring)
- PE (guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
