1V931 - Valvola a sfera tonda a tre vie
Valvola a sfera a tre vie per smistamento e miscelazione.
Valvola a sfera tonda in PVC a tre vie filettata femmina BSP, con supporto libero.
Guarnizioni in EPDM.
Sedi sfera in PTFE.
Sfera a “T”.
La valvola 930 di Astore è una valvola a sfera a tre vie per smistamento e miscelazione, a smontaggio radiale e supporto libero.
EPDM

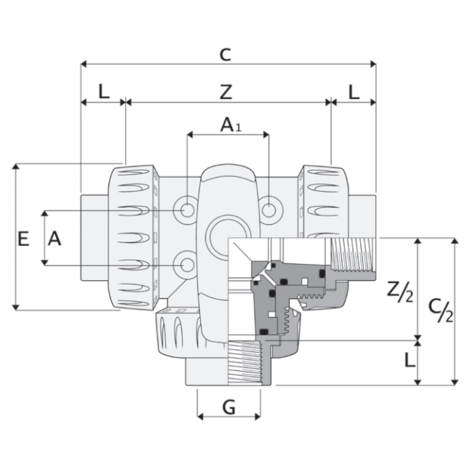

| Codice | D | PN | DN | H | B | E | L | Z | C | H1 | A1 | A | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V93106300 | 2" | 10 | 50 | 107 | 140 | 117 | 26 | 178 | 230 | 59,5 | 58 | 35 | 2085 |
| 1V93102000 | 1/2" | 10 | 15 | 52 | 66 | 53 | 15 | 86 | 116 | 27,5 | 24 | 24 | 245 |
| 1V93102500 | 3/4" | 10 | 20 | 61 | 77 | 62 | 16 | 98 | 130 | 32,5 | 31 | 25 | 385 |
| 1V93103200 | 1" | 10 | 25 | 68 | 88 | 71 | 19 | 113 | 151 | 36,5 | 40 | 27 | 560 |
| 1V93104000 | 1"1/4 | 10 | 32 | 76 | 102 | 84 | 22 | 136 | 180 | 43 | 41 | 32 | 875 |
| 1V93105000 | 1"1/2 | 10 | 40 | 91 | 117 | 98 | 22 | 145 | 189 | 51,5 | 53 | 28 | 1290 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V930) e BS standard (3V930), filettata femmina BSP (1V931).
- Smontaggio radiale della valvola su tutti e tre gli attacchi, sfera a T.
- Su richiesta possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT).
- Costruzione: Valvola a sfera tonda a tre vie in PVC grigio, con supporto libero.
- Gamma dimensionale: DN 15 ÷ 50
- Pressione nominale:
- PN10 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO metrico (modello 1V930), BS standard (modello 3V930)
- Filettatura: BSP standard femmina (modello 1V931)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM o FKM (O-ring)
- PTFE (guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
