1V800 - Valvola a farfalla DN 250:300
Valvola a farfalla per trasporto acqua.
Valvola a farfalla in PVC grigio.
Comando manuale con volantino.
Guarnizioni in EPDM.
Stelo in acciaio zincato.
La valvola 800 di Astore è una valvola a farfalla per trasporto acqua.
EPDM

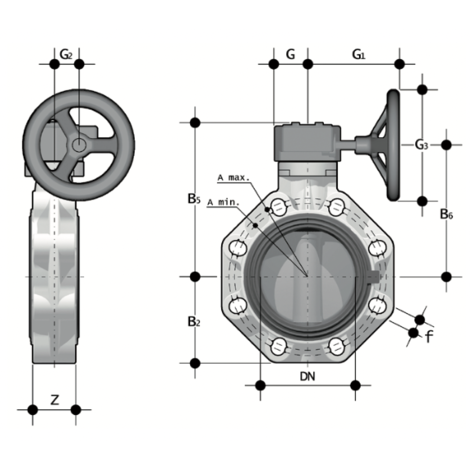

| Codice | D | PN | DN | B2 | B5 | B6 | G | G1 | G2 | G3 | Z | A min | A max | F | g | n° fori | Coppia di manovra (N/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V80028000 | 280* | 6 | 250 | 210 | 317 | 281 | 88 | 236 | 76 | 250 | 114 | 335 | 362 | 25 | 18600 | 12 | 140 |
| 1V80033000 | 315* | 4 | 300 | 245 | 374 | 338 | 88 | 236 | 76 | 250 | 114 | 390 | 432 | 29 | 25600 | 12 | 200 |
- Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta.
- Costruzione: Valvola a farfalla in PVC grigio
- Gamma dimensionale: DN 40÷300
- Pressione nominale:
- DN 40÷50: PN16 con acqua a 20°C
- DN 65÷200: PN10 con acqua a 20°C
- DN 250: PN6 con acqua a 20°C
- DN 300: PN4 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Flangiatura: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150
- Materiale valvola: PVC-U
- Materiale stelo: Acciaio zincato
- Materiali tenuta:
- EPDM
- Opzioni di comando: Comando manuale (maniglia: DN 40÷200; volantino: DN 250÷300)
