1V322 - Valvola a sfera tonda bighiera
Valvola a sfera bighiera per irrigazione e trasporto acqua.
Valvola a sfera bighiera in PVC, incollaggio femmina ISO metrico, a smontaggio radiale, con supporto libero.
Guarnizioni in EPDM.
Sedi sfera in PE.
La valvola 322 di Astore è una valvola a sfera bighiera per irrigazione e trasporto acqua, a smontaggio radiale e supporto libero, che garantisce un'installazione semplice e veloce e una comoda manutenzione.
EPDM

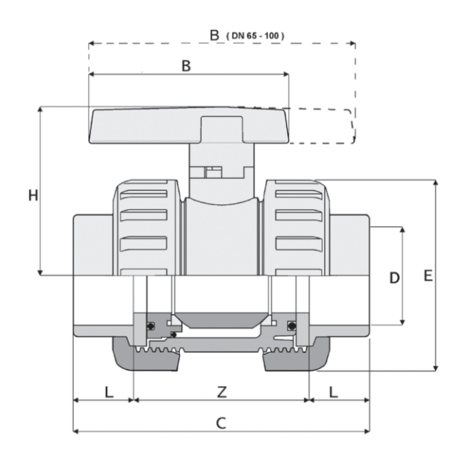

| Codice | D | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|
| 1V32211000LW | 110 | 6 | 100 | 61 | 162 | 284 | 171 | 171 | 280 | 5900 |
| 1V32216000H | 16 | 16 | 10 | 14 | 47 | 75 | 50 | 50 | 57 | 125 |
| 1V32220000H | 20 | 16 | 15 | 16 | 48 | 80 | 50 | 50 | 57 | 130 |
| 1V32225000H | 25 | 16 | 20 | 19 | 57 | 95 | 55 | 55 | 66 | 205 |
| 1V322320000H | 32 | 16 | 25 | 22 | 64 | 108 | 63 | 63 | 75 | 300 |
| 1V32240000H | 40 | 16 | 32 | 26 | 72 | 124 | 76 | 76 | 90 | 450 |
| 1V32250000H | 50 | 16 | 40 | 31 | 84 | 146 | 88 | 88 | 103 | 710 |
| 1V32263000H | 63 | 16 | 50 | 38 | 96 | 172 | 102 | 102 | 121 | 1150 |
| 1V32275000LW | 75 | 10 | 65 | 44 | 142 | 230 | 138 | 138 | 225 | 3400 |
| 1V32290000LW | 90 | 10 | 80 | 51 | 142 | 244 | 138 | 138 | 225 | 3500 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V322) e BS standard (3V322), filettata femmina BSP (1V321).
- Costruzione: Valvola a sfera bighiera in PVC grigio a smontaggio radiale, con supporto libero.
- Gamma dimensionale: DN 10 ÷ 100
- Pressione nominale:
- DN 10÷50: PN16 con acqua a 20°C
- DN 65÷80: PN10 con acqua a 20°C
- DN 100: PN6 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO 727, EN ISO 1452-4 (modello 1V322); BS4346-1 (modello 3V322)
- Filettatura: UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modello 1V321)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM (O-ring)
- PE (guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
