1V230 - Valvola di ritegno a molla e pistone bighiera DN 10:100
Valvola di ritegno a molla e pistone bighiera.
Valvola di ritegno in PVC a molla e pistone bighiera, per incollaggio femmina ISO metrico.
Molla in acciaio AISI serie 316.
Guarnizioni in EPDM.
La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione.
EPDM

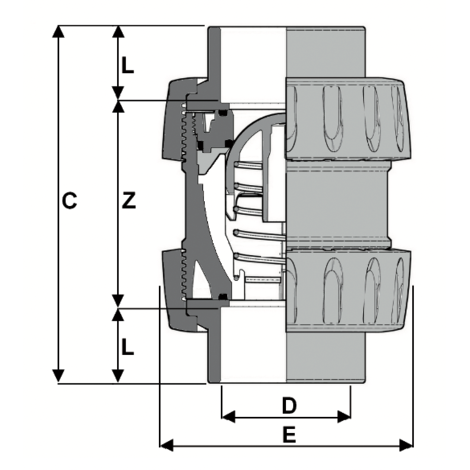

| Codice | Prodotto | product.detail.attribute.IntroTextProduct | product.detail.attribute.technicalFeatures | product.detail.attribute.dimensionalTable | product.detail.attribute.mainCategory | product.detail.attribute.subCategory | product.detail.attribute.subSubCategory | Sistema | product.detail.attribute.category | product.detail.attribute.family | Serie | Materiale | D | PN | DN | L | Z | C | E | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V23001600 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 16 | 16 | 10 | 14 | 54 | 82 | 53 | 100 |
| 1V23002000 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 20 | 16 | 15 | 16 | 50 | 82 | 53 | 105 |
| 1V23002500 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 25 | 16 | 20 | 19 | 53 | 91 | 62 | 150 |
| 1V23003200 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 32 | 16 | 25 | 22 | 59 | 103 | 71 | 250 |
| 1V23004000 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 40 | 16 | 32 | 26 | 68 | 120 | 84 | 370 |
| 1V23005000 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 50 | 16 | 40 | 31 | 77 | 139 | 98 | 590 |
| 1V23006300 | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 63 | 16 | 50 | 38 | 98 | 174 | 117 | 990 |
| SSEIV075E | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 75 | 10 | 65 | 44 | 123 | 211 | 157 | 2480 |
| SSEIV090E | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 90 | 10 | 80 | 51 | 146 | 248 | 174 | 3090 |
| SSEIV110E | EPDM | La valvola 230 di Astore è una valvola di ritegno a molla e pistone bighiera, a smontaggio radiale e funzionamento orizzontale e verticale, che consente il flusso in un'unica direzione. | Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231). Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100). Molla in acciaio AISI 316. Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT) Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale Gamma dimensionale: DN 10 ÷ 100 Pressione nominale: DN 10÷50: PN16 con acqua a 20°C DN 65÷100: PN10 con acqua a 20°C Campo di temperatura: 0 °C ÷ 60 °C Pressione minima per la tenuta: 0,08 bar Standard di accoppiamento: Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230) Filettatura: BSP standard (modello 1V231) Materiale valvola: PVC-U Materiali tenuta: EPDM (O-ring) Opzioni di comando: Comando manuale | - | Sistema PVC-U | Valvole a sfera | TKD DN 10÷50 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | PVC-U | 110 | 10 | 100 | 61 | 161 | 283 | 212 | 5370 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V230) e BS standard (3V230), filettata femmina BSP (1V231).
- Sistema di personalizzazione composto da tappo di protezione trasparente e da piastrina porta etichetta (DN 65-100).
- Molla in acciaio AISI 316.
- Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT)
- Costruzione: Valvola di ritegno bighiera in PVC, a smontaggio radiale
- Gamma dimensionale: DN 10 ÷ 100
- Pressione nominale:
- DN 10÷50: PN16 con acqua a 20°C
- DN 65÷100: PN10 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Pressione minima per la tenuta: 0,08 bar
- Standard di accoppiamento:
- Incollaggio: ISO metrico (modello 1V230) e BS standard (modello 3V230)
- Filettatura: BSP standard (modello 1V231)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM (O-ring)
- Opzioni di comando: Comando manuale
