VALVOLA A SFERA A 2 VIE DUAL BLOCK®

FIP ha sviluppato una valvola a sfera di tipo VKD DUAL BLOCK® per introdurre un elevato standard di riferimento nella concezione delle valvole termoplastiche.

CARATTERISTICHE COMUNI A TUTTE LE VKD:

  • Sistema di giunzione per incollaggio (solo PVC-U e PVC-C per le DN 10:50 e le attuate DN 65:100), per saldatura (solo PP-H e PVDF per le DN 10:50 e le attuate DN 65:100), per filettatura e per flangiatura
  • Sistema di supporto della sfera brevettato SEAT STOP®, che consente di effettuare una micro-registrazione delle tenute e di minimizzare l’effetto delle spinte assiali
  • Facile smontaggio radiale dall’impianto e conseguente rapida sostituzione degli O-Ring e delle guarnizioni della sfera senza l’impiego di alcun attrezzo
  • Corpo valvola (PN 16 per le VKD DN 65:100) a smontaggio radiale (True union) realizzato per stampaggio ad iniezione in PVC-U, PVC-C, PVDF, PP-H dotato di foratura integrata per l’attuazione. Requisiti di prova in accordo ISO 9393
  • Possibilità di smontaggio delle tubazioni a valle con la valvola in posizione di chiusura
  • Sfera a passaggio totale di tipo flottante ad alta finitura superficiale
  • Supporto integrato nel corpo per il fissaggio della valvola

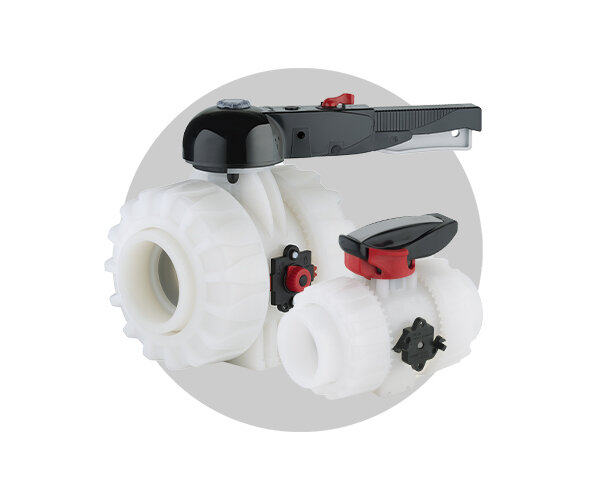

Valvole manuali

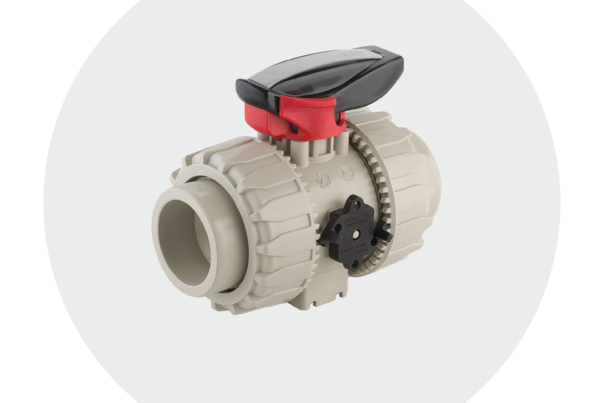

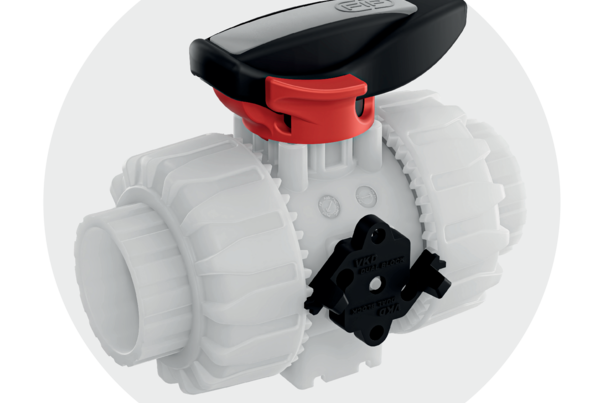

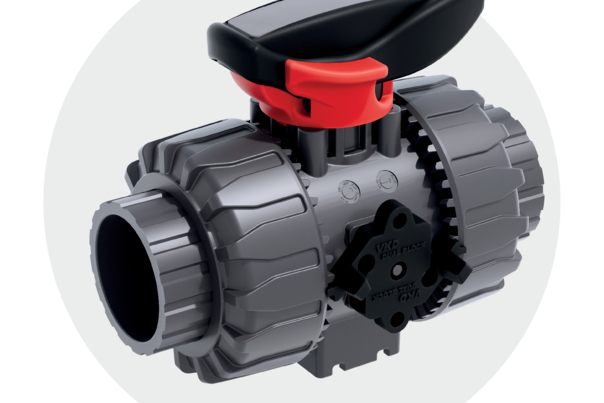

CARATTERISTICHE SPECIFICHE VKD MANUALE DN 10:50:

  • Maniglia multifunzione ergonomica in HIPVC dotata di chiave estraibile per la regolazione del supporto delle guarnizioni di tenuta della sfera
  • Blocco maniglia 0°- 90° SHKD (disponibile come accessorio) ergonomicamente azionabile durante la manovra e lucchettabile
  • Robusta torretta di ancoraggio per una facile e rapida automazione anche dopo l’installazione della valvola sull’impianto tramite l’ausilio del modulo Power Quick (opzionale)
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
  • Compatibilità del materiale della valvola (solo PVC-C) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti



CARATTERISTICHE SPECIFICHE VKD MANUALE DN 65:100:

  • Maniglia multifunzione ergonomica in HIPVC con possibilità di manovra rapida, blocco e regolazione graduata in 10 posizioni. Possibilità di inibire la rotazione apponendo un lucchetto
  • Sistema di personalizzazione Labelling System: modulo LCE integrato nel mozzo composto da tappo di protezione trasparente e da piastrina porta etichetta personalizzabile tramite il set LSE (disponibile come accessorio). La possibilità di personalizzazione consente di identificare la valvola sull’impianto in funzione di specifiche esigenze
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Doppia asta comando con doppi O-Ring per il centraggio della sfera e la riduzione delle coppie di manovra
  • Sfera lavorata ad elevata finitura superficiale che garantisce un’ottima manovrabilità e un’affidabilità maggiore
  • Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l’applicazione di una flangetta in PP-GR a foratura standard ISO
  • Stelo affogato in Acciaio INOX, a sezione quadra in accordo alla norma ISO 5211.
  • Possibilità di avere maniglia con integrato il box di finecorsa LSQT, anche per retrofit su installazioni esistenti
  • Compatibilità del materiale della valvola (solo PVC-C) e degli elementi di tenuta in elastomero (EPDM o FKM), con il convogliamento di acqua, acqua potabile e altre sostanze alimentari secondo le normative vigenti

Valvole attuate

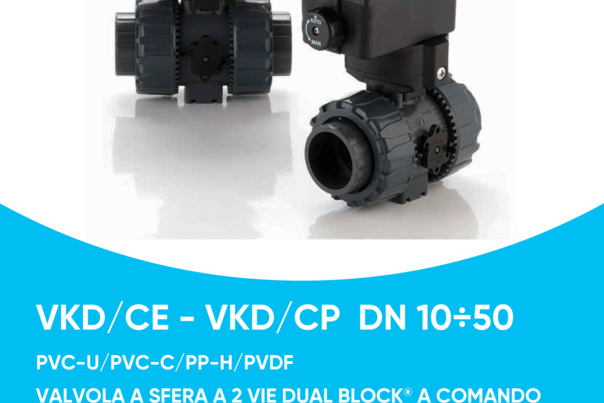

CARATTERISTICHE SPECIFICHE VKD ATTUATE DN 10:50:

  • La regolazione del supporto della sfera può essere effettuata tramite il kit di regolazione Easytorque
  • Attuatore elettrico realizzato su specifiche FIP; con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
  • Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
  • Stelo di manovra ad elevata fi nitura superficiale con doppio o-ring di tenuta. Il sistema di connessione a doppia chiavetta, garantisce una robusta ed affidabile trasmissione della coppia dell’attuatore alla sfera
  • Modulo PowerQuick per attuazione pneumatica o elettrica costruito interamente in tecnopolimero di elevata robustezza e semplicità di installazione
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Base di fissaggio integrato nel corpo valvola con inserti filettati in acciaio inossidabile per ancorare saldamente la valvola ad un supporto



CARATTERISTICHE SPECIFICHE VKD ATTUATE DN 65:100:

  • Possibilità di installare riduttore manuale o attuatori pneumatici e/o elettrici mediante l'applicazione di una flangetta in PP-GR a foratura standard ISO
  • Stelo affogato in Acciaio INOX, a sezione quadra in accordo alla norma ISO 5211
  • Attuatore elettrico realizzato su specifiche FIP, con gusci in materiale plastico e comando manuale di emergenza di serie. Disponibile nelle tensioni da 12 a 240V
  • Attuatore pneumatico tipo rack & pinion realizzato su specifiche FIP; interamente protetto contro la corrosione da agenti atmosferici disponibile in versione a doppio effetto (DA) o semplice effetto normalmente chiuso (NC) o normalmente aperto (NO)
  • Sistema di bloccaggio delle ghiere brevettato DUAL BLOCK® che assicura la tenuta del serraggio delle ghiere anche in caso di condizioni gravose come in presenza di vibrazioni o di dilatazioni termiche
  • Doppia asta comando con doppi O-Ring per il centraggio della sfera e la riduzione delle coppie di manovra. L'asta superiore è inoltre dotata di inserto in acciaio costampato che garantisce elevata robustezza e una perfetta trasmissione della coppia tra attuatore e sfera

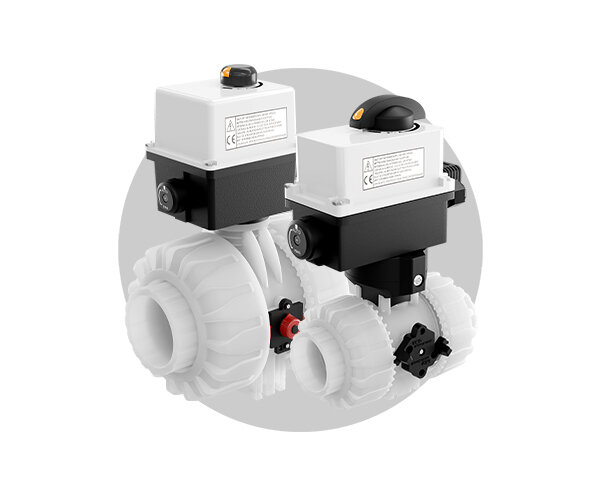

Valvole attuate elettricamente

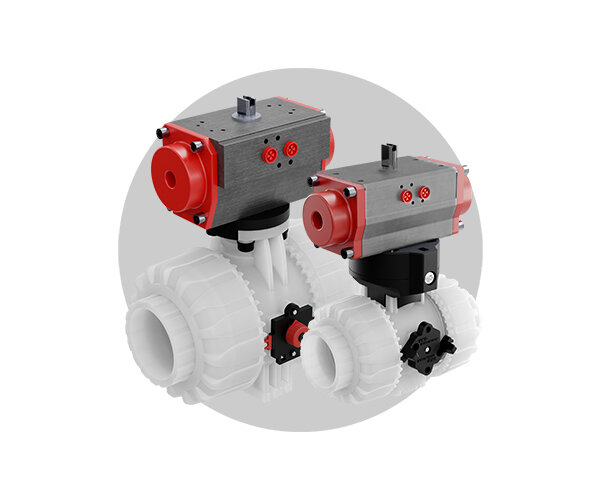

Valvole attuate pneumaticamente
