Valvola antiriflusso Ottima

La realizzazione di una fognatura per lo smaltimento dei reflui urbani deve essere eseguita nel rispetto di requisiti tecnici e normativi, per salvaguardare la collettività, preservando la qualità dell’ambiente in cui viviamo.

Gli insediamenti urbani hanno modificato la capacità del nostro pianeta di smaltire le acque sia meteoriche (le pioggia) che reflue (provenienti da case, industrie, centri commerciali, benzinai, parcheggi, ecc..)

Il cattivo funzionamento di un impianto può causare dispersioni accidentali e recare danno all’ambiente, alle persone o alle cose.

Per questo la gamma REDI con una gran varietà di prodotti, consente di realizzare la fognatura con estrema facilità grazie alla sua modularità e completezza, con funzionalità specifiche e soluzioni certificate da Enti internazionalmente riconosciuti contribuendo ad evitare l’inquinamento delle falde acquifere e dei terreni.

CICLO dell’acqua
L’acqua che arriva delle nostre case ha subito una serie di controlli per essere sicura . Successivamente prima di rilasciare le acque usate nell’ambiente sono obbligatori una serie di passaggi di controllo e depurazione per evitare di danneggiare l’ambiente in cui viviamo.

Il primo punto è il corretto dimensionamento della rete fognaria, per evitare sovraccarichi della rete o cattivi odori è importante valutare i corretti componenti di una rete di dreanaggio.

In caso di sovraccarico delle fognature, spesso si rischia l’allagamento di garage, cantine e locali seminterrati.
Installare una valvola antiriflusso protegge l’abitazione dal ritorno delle acque dalla fognatura ed evita danni economicamente rilevanti

Il suo utilizzo è particolarmente indicato in casi di:

Locali seminterrati
Zone adiacenti a fiumi, laghi, mare
In zone soggette a piogge abbondanti e con canalizzazioni datate
In caso di sovraccarichi frequenti delle fognature per via di reti sottodimensionate
Pericolo di sovraccarico delle fognature in aree a rapido accrescimento urbanistico
In presenza di stazioni di pompaggio lungo la rete fognaria municipale

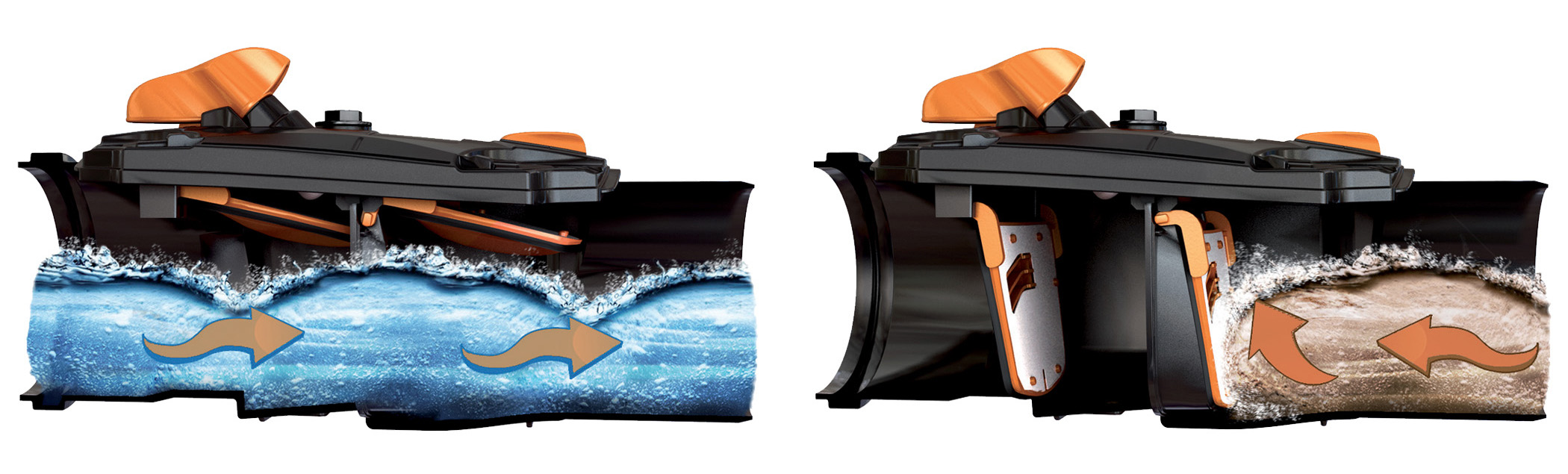

Funzionamento

Scarico normale

Antiriflusso attivato

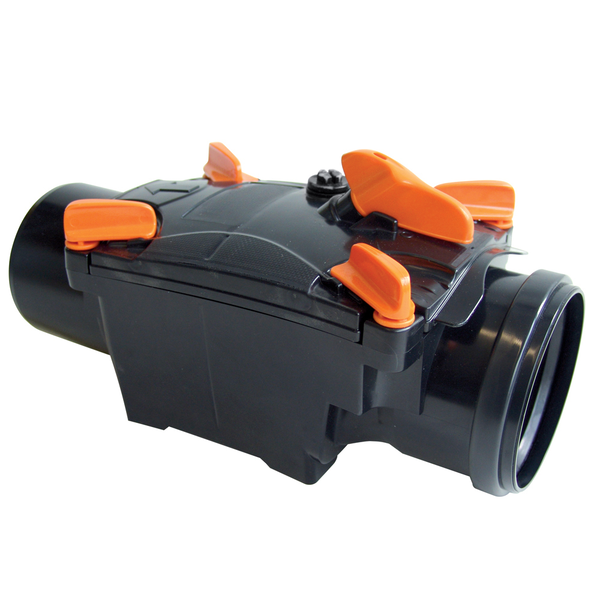

La valvola antiriflusso "Ottima"

La valvola antiriflusso “Ottima” può essere dotata di un doppio piattello in acciaio Inox basculante che permette il normale deflusso idrico in uscita dal fabbricato verso la fognatura, ma che, in caso di riflusso, si chiude meccanicamente con la spinta dell’acqua.

Il doppio piattello in acciaio Inox blocca anche topi e roditori, che, altrimenti, riuscirebbero a risalire fino all’abitazione attraverso i tubi della fognatura.

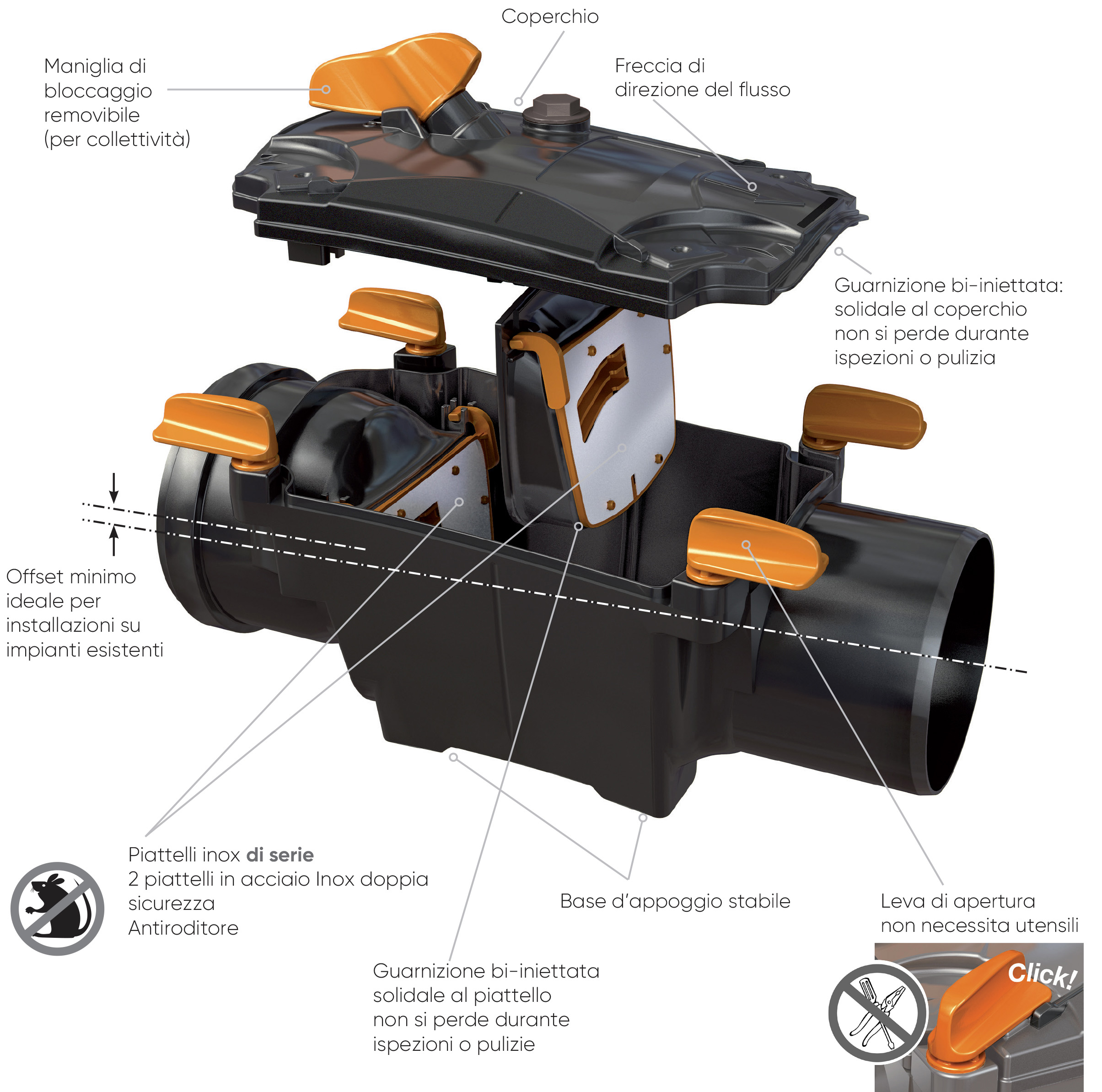

Caratteristiche tecniche:

Maniglia di bloccaggio removibile
Freccia di direzione del flusso sul coperchio
Guarnizione bi-iniettata: solidale al coperchio, non si perde durante le operazioni di ispezione e pulizia
Leva di apertura manuale
Base d'appoggio stabile
Doppio piattello Inox di serie (versione TIPO 2)
Installabile su impianti esistenti

Materiali:
- Corpo e coperchio in PVC colore Nero
- Maniglia e leve di apertura in Nylon rinforzato con fibra di vetro colore Arancio
- Piattello in PP rivestito con Inox antiroditore e con guarnizioni bi-iniettate

I materiali con cui sono realizzati il corpo e i vari componenti della valvola evitano i problemi di corrosione, ossidazione e ruggine.

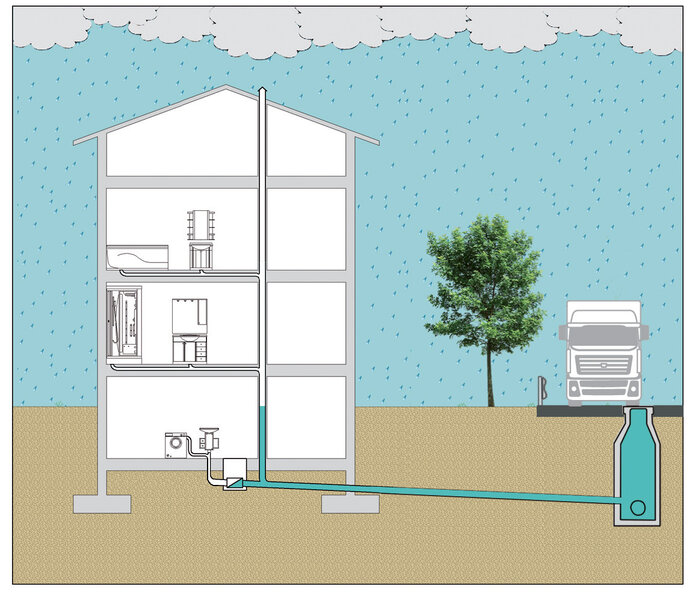

Dove posizionare la valvola di non ritorno?

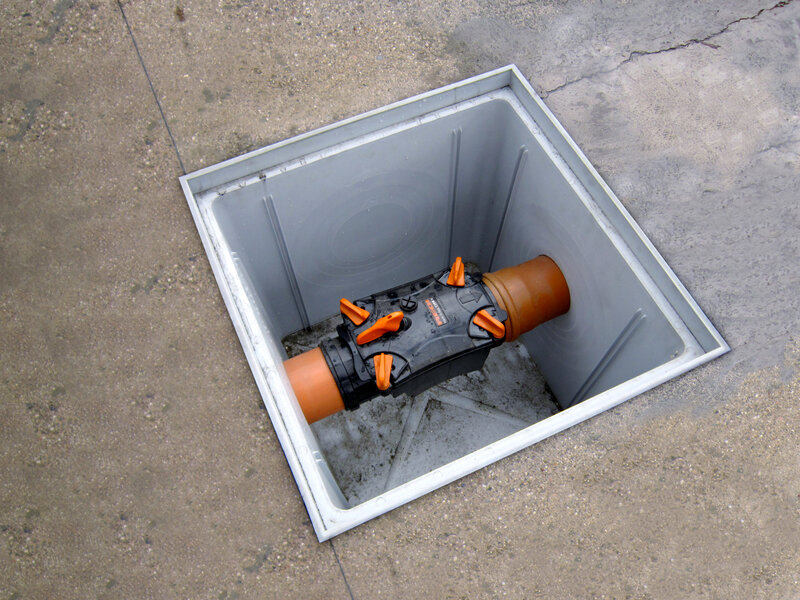

La valvola antiriflusso "Ottima"si installa in un pozzetto accessibile e ispezionabile.
La valvola antiriflusso dovrebbe essere prevista in fase di progettazione e dimensionamento del sistema di scarico dell’edificio, ma nel caso non fosse stato fatto in fase di costruzione si può intervenire facilmente anche dopo.

Come si installa la valvola antiriflusso?

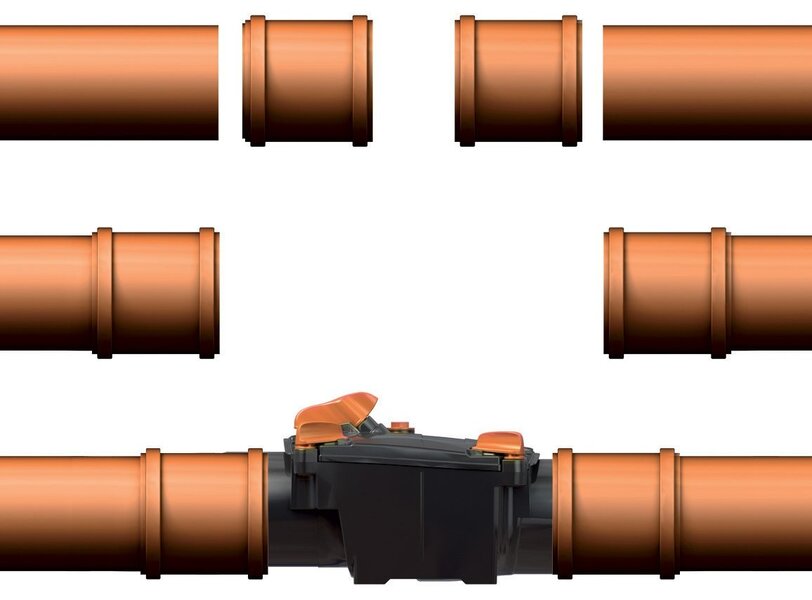

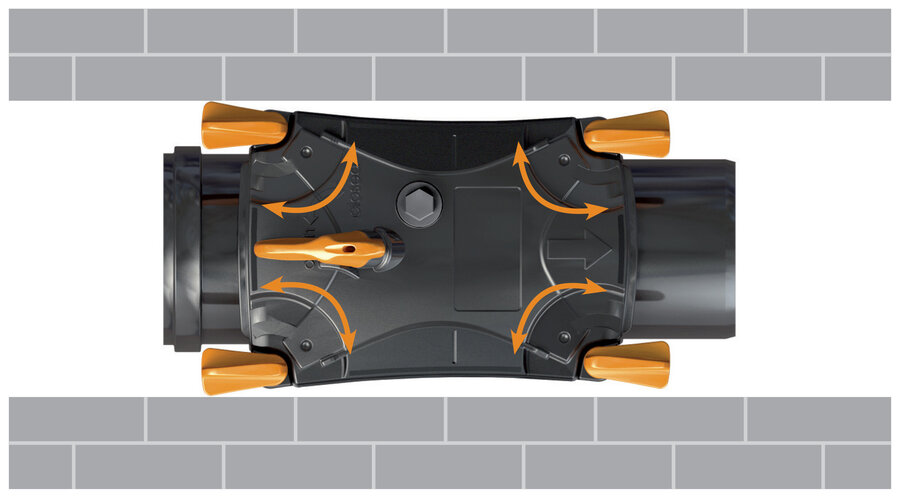

La versione Maschio/Maschio della valvola antiriflusso “Ottima” è stata pensata per essere installata su impianti già esistenti e in spazi ridotti, permettendo collegamenti a materiali diversi.

Installarla è facile: basta tagliare il tubo di scarico della lunghezza della valvola e utilizzare dei manicotti senza battente per il collegamento.

I vantaggi della valvola antiriflusso “Ottima”

La Valvola "Ottima" è facilmente ispezionabile, non necessita di utensili per l’apertura, le maniglie sono a sgancio rapido. L’apertura della valvola è di facile
accesso anche in spazi ridotti. Per il corretto funzionamento si consiglia un’ispezione una volta all’anno.

Tipologie di valvole antiriflusso "Ottima"

Un sistema di scarico interrato sicuro e affidabile è essenziale per proteggere sia l’ambiente che le comunità. Per rispondere a questa esigenza, Aliaxis propone una gamma completa di soluzioni sostenibili e a lunga durata.

La valvola antiriflusso "Ottima" va installata nelle tubazioni di scarico e permette il normale deflusso delle acque nella fognatura pubblica impedendone il riflusso.

La valvola antiriflusso Ottima è disponibile nelle versioni a innesto, con guarnizione a labbro, a incollaggio M/F e maschio/maschio a 1 e 2 piattelli.

Il dispositivo è dotato di marcatura e conforme alla norma EN 13564, garantita da Istituto autorizzato.

Il corpo e il coperchio sono realizzati in PVC rigido per stampaggio ad iniezione.

Le dimensioni degli innesti sono conformi alla EN 1401 e EN 1329. Il sistema di giunzione può essere di tipo ad incollaggio o ad innesto con guarnizione di tenuta, le guarnizioni di giunzione sono certificate secondo la norma EN 681.

Il coperchio di ispezione è amovibile dotato di sistema di rilascio a leva, la guarnizione di tenuta idraulica è solidale al coperchio.

I piattelli sono removibili, dotati di guarnizione di tenuta idraulica solidale non amovibile. La valvola è costruita nel rispetto dei requisiti di progettazione, funzionali e di manutenzione, degli impianti di scarico, secondo norma EN 12056.

Valvola antiriflusso Ottima TIPO 2

2 piattelli
a innesto con guarnizione a labbro
a incollaggio
M/F
Maschio/maschio

vai ai prodotti

Valvola antiriflusso Ottima TIPO 1

1 piattello
a innesto con guarnizione a labbro
a incollaggio
M/F
Maschio/maschio

Cantina allagata? Chi paga i danni?

In caso di un evento atmosferico eccezionale come un nubifragio o una bomba d’acqua, può capitare che le fognature non siano in grado di smaltire l’acqua. In questo caso però, è da ritenersi esclusa la Responsabilità Civile del Comune per eventuali danni provocati all’abitazione: “l’eccezionalità del fenomeno atmosferico è stata tale da interrompere il nesso di causalità tra la condotta colposa imputabile all’ente e i danni subiti (Ordinanza della Cassazione n.3764/2014)”. Ciò significa che il comune in quanto proprietario della rete fognaria non deve risarcire i danni provocati all’immobile.

Sono sempre di più le persone che si rivolgono a compagnie assicurative per proteggersi da questo tipo di danno. Spesso il contratto prevede la copertura dal generico rischio da allagamento, ma non copre nello specifico il riflusso dalla fognatura. Il costo dei danni può essere decisamente importante e l’assicurazione può solo risarcire un danno.

Una valvola antirigurgito, correttamente installata, e regolarmente mantenuta, elimina la possibilità che avvenga il riflusso quindi evita che il danno possa verificarsi. Per approfondimenti: “Sicurezza: rischi, responsabilità e controversie legali”.

Abbiamo raggiunto elevati livelli di conoscenza nella selezione dei materiali che costituiscono i nostri prodotti, nella progettazione e produzione, oltre che nella definizione dei sistemi di installazione più semplici, affidabili e duraturi nel tempo.

Il Gruppo Aliaxis grazie alle esperienze delle proprie aziende è in grado di offrire prodotti di elevata qualità per garantire il massimo della sicurezza.

Requisiti e certificazioni obbligatorie delle valvole antiriflusso

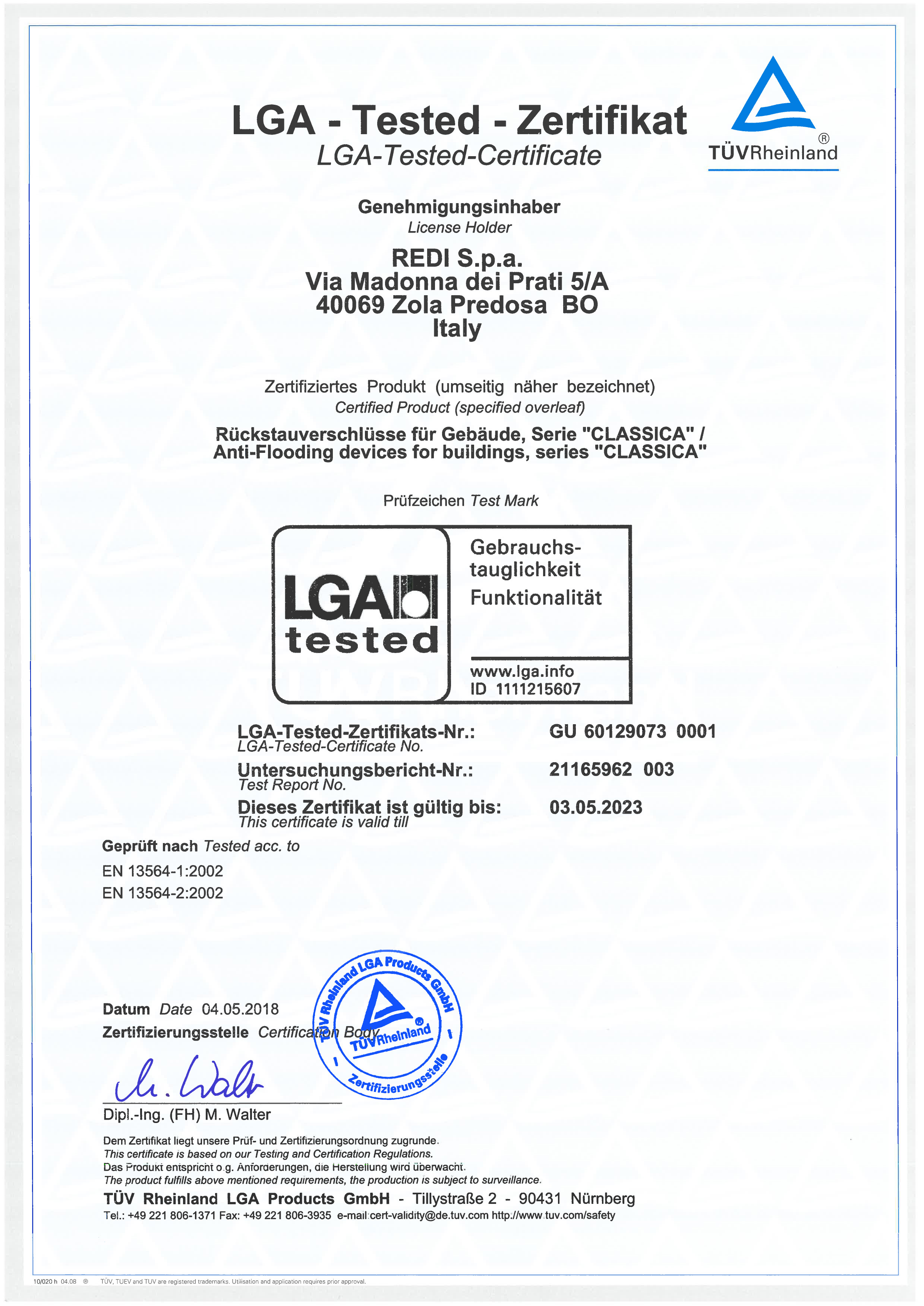

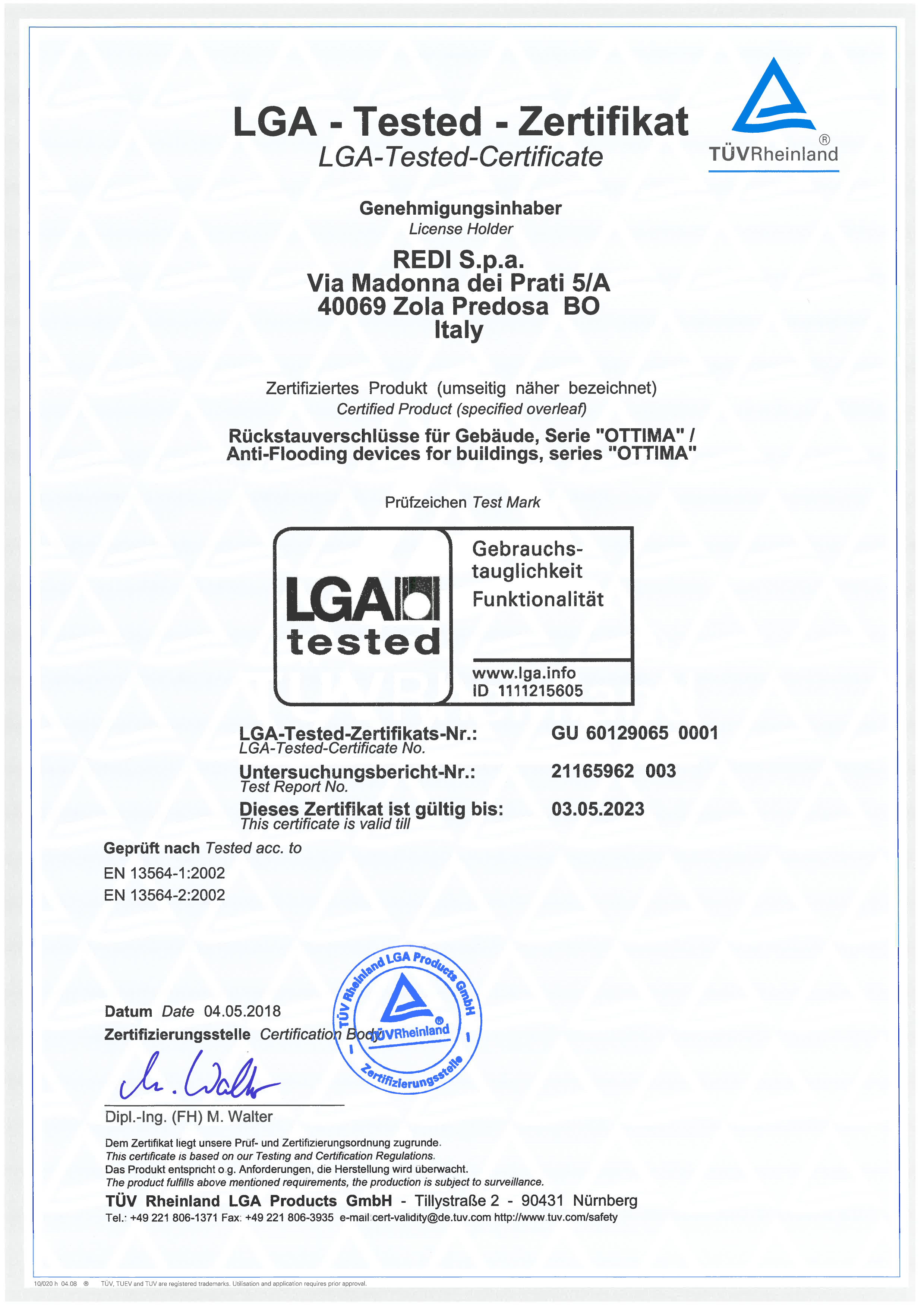

Le valvole antiriflusso sono certificate presso l’Istituto “TÜV Rheinland LGA” di Würzburg (D), secondo la norma europea EN 13564.

La valvola antiriflusso fognatura Certificata garantisce le seguenti prestazioni:

Deflusso regolare e garantito dall’apertura del piattello anche in presenza di minime pressioni (50 mm di colonna d’acqua pari a 0,005 bar).
Indeformabilità e resistenza del prodotto dopo 600 cicli di prova a temperatura variabile (60 secondi a 75°C / 60 secondi a 15°C).
Efficacia del dispositivo antiriflusso sottoposto a 35 cicli di riflusso con durata variabile da 5 a 10 minuti e pressione da 0,01 a 0,5 bar (pari a 5 metri di colonna d’acqua).

Resistenza e tenuta idraulica di tutto il corpo valvola sottoposto a una pressione di 5 metri di colonna d’acqua pari a 0,5 bar.
Conformità degli innesti alle dimensioni stabilite dalle norme EN 1401 e EN 1329.
Dimensionamento e libero azionamento ottimali delle parti mobili per evitare il rischio di inceppamenti durante i movimenti di apertura/chiusura.

Le Valvole Antiriflusso Aliaxis sono marcate secondo quanto stabilito nell’allegato ZA della norma europea armonizzata EN 13564-1:2002, e in ottemperanza alla Direttiva Europea 89/106/CEE del 21 dicembre/1988 sui prodotti da costruzione.
