Giunto di dilatazione verticale

Sistema di scarico in PVC Me tubi e raccordi in PVC Me ininfiammabile.

Raccordi in PVC conformi alla Norma UNI EN 1329 e classificati Me (ex M1), ogni singolo pezzo è marcato con i dati identificativi e di fabbricazione.
L’assemblaggio dei tubi e raccordi viene fatto mediante specifica COLLA per PVC

In caso di calate verticali: l’interposizione di manicotti di dilatazione indipendenti o incorporati alla braga è obbligatoria ad ogni livello per le calate e per le discese i cui elementi sono bloccati al pavimento o fissati ad un’entrata laterale. Le discese di acque pluviali installate sulla facciata non necessitano di un manicotto se il bicchiere realizzato sul tubo è più lungo (due volte la lunghezza normale) e se la parte maschio, non incollata, si ferma a 2 cm dal fondo del bicchiere. Le calate che attraversano una guaina tecnica senza punto fisso, possono avere un giunto di dilatazione sostenuto da un collare posto ogni tre piani (il seminterrato va considerato come un piano).

Il coefficiente di dilatazione lineare del PVC è di 0,7 mm x 1 m x 10°C di escursione termica, per cui necessita la posa di manicotti di dilatazione che permettano d’assorbire l’allungamento o la contrazione dei tubi.



Indietro Data sheet

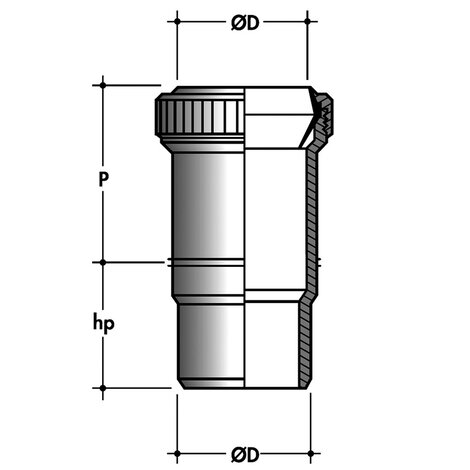

Codice Ø (mm) P (mm) P1 (mm)
MF000NI 32 84 43
MH000NI 40 84 49
MJ000NI 50 84 52
ML000NI 63 84 58,5
MP000NI 75 84 64,5
MR000NI 80 84 67
MT000NI 100 84 72
MV000NI 110 84 77
MX000NI 125 84 81
MZH00NI 160 93 86
MBH00NI 200 93 87
