FIRST RAIN, impianto di prima pioggia in continuo

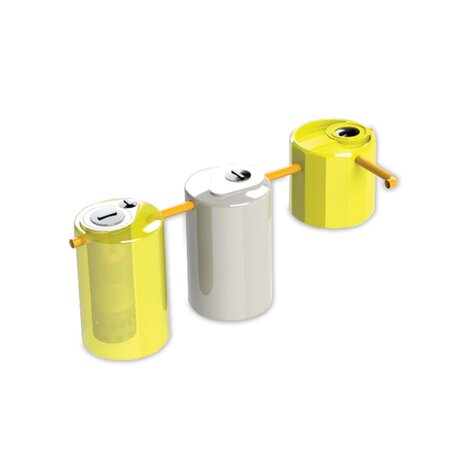

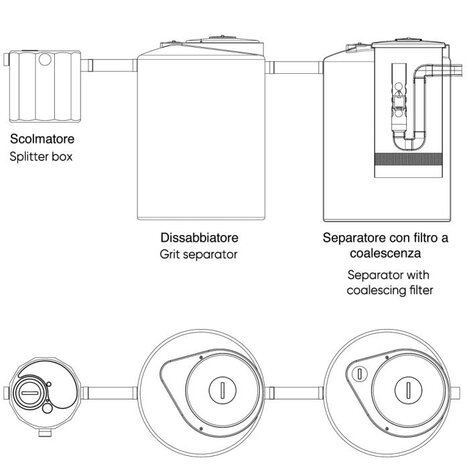

Impianto di trattamento delle acque di prima pioggia in continuo in polietilene, costituito da un pozzetto scolmatore, dotato di tronchetti di ingresso, uscita e by-pass, da un dissabbiatore per la sedimentazione di sabbia e inerti, e da un separatore di oli e idrocarburi con filtro a coalescenza e otturatore automatico.
| Note : | GARANZIE: Conformi alla norma UNI EN 858. Marcatura CE. |
| Applicazione : | Depurazione e corretto smaltimeto delle acque meteoriche di dilavamento da superfici pavimentate, smaltite in reti di drenaggio o corsi d'acqua. |
| Codice | ØE e ØU (mm) | Superficie (m2) | Scolmatore (l) | Dissabbiatore | Articolo | Portata (l/s) | Separatore | Q (l/s) |
|---|---|---|---|---|---|---|---|---|
| IS00910 | 125 | 400 | R.S. 1.000 | 800 | FR2 | 1,5 (N.S.) | DEO HT PLUS 1500 | 2 |
| IS00911 | 125 | 800 | R.S. 1.000 | 1.000 | FR4 | 3 (N.S.) | DEO HT PLUS 1500 | 3 |
| IS00912 | 140 | 1.200 | R.S. 1.000 | 1.500 | FR6 | 4,5 (N.S.) | DEO HT PLUS 2000 | 5 |
| IS00913 | 140 | 1.600 | R.S. 1.000 | 2.000 | FR8 | 6 (N.S.) | DEO HT PLUS 2000 | 6 |
| IS00914 | 160 | 2.000 | R.S. 1.000 | 3.000 | FR10 | 10 (N.S.) | DEO HT PLUS 3000 | 10 |
| IS00915 | 160 | 3.000 | R.S. 1.000 | 4.000 | FR15 | 15 (N.S.) | DEO HT PLUS 4000 | 15 |
| IS00916 | 200 | 4.000 | R.S. 1.000 | 6.000 | FR20 | 20 (N.S.) | DEO HT PLUS 6000 | 20 |
| IS00917 | 200 | 5.000 | R.S. 1.000 | 8.000 | FR25 | 25 (N.S.) | DEO HT PLUS 8000 | 25 |
| IS00918 | 200 | 6.000 | R.S. 1.000 | 10.000 | FR30 | 30 (N.S.) | DEO HT PLUS 10000 | 30 |
Download
21.7 MB,
PDF
Catalogo REDI
143.5 KB,
PDF
Scheda tecnica
1.7 MB,
PDF
Scheda tecnica
3.4 MB,
ZIP
DWG AUTOCAD
2.8 MB,
ZIP
DWG PDF
