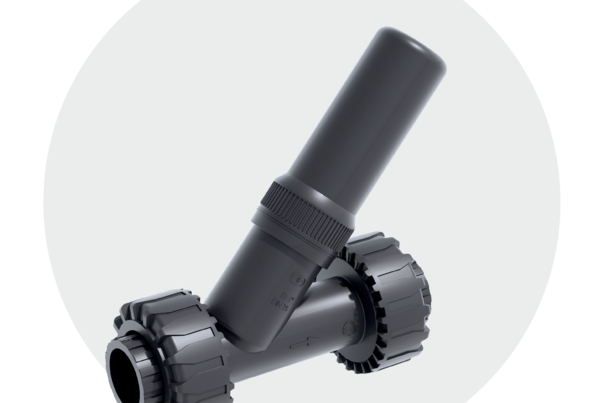

SVUIV - Valvola di sfioro a sede inclinata DN 15:25

Valvola di sfioro con attacchi a bocchettone femmina per incollaggio.

La valvola di sfioro SV viene impiegata in presenza di pompe dosatrici per prevenire aumenti indesiderati di pressione e per mantenere costante la pressione di lavoro.

Indietro

EPDM

Codice	Sistema	product.detail.attribute.category	product.detail.attribute.family	Serie	d	DN	A	A max	B	B max	C	E	H	L	Z	g
SVUIV020E	Sistema PVC-U	Valvole manuali	Valvole ausiliarie	SV DN 15÷25	20	15	153	193	118	170	34	55	135	16	103	391
SVUIV025E	Sistema PVC-U	Valvole manuali	Valvole ausiliarie	SV DN 15÷25	25	20	191	271	150	220	40	66	158	19	120	633
SVUIV032E	Sistema PVC-U	Valvole manuali	Valvole ausiliarie	SV DN 15÷25	32	25	226	296	175	230	48	75	176	22	132	1106

FKM

Codice	Sistema	product.detail.attribute.category	product.detail.attribute.family	Serie	d	DN	A	A max	B	B max	C	E	H	L	Z	g
SVUIV020F	Sistema PVC-U	Valvole manuali	Valvole ausiliarie	SV DN 15÷25	20	15	153	193	118	170	34	55	135	16	103	391
SVUIV025F	Sistema PVC-U	Valvole manuali	Valvole ausiliarie	SV DN 15÷25	25	20	191	271	150	220	40	66	158	19	120	633
SVUIV032F	Sistema PVC-U	Valvole manuali	Valvole ausiliarie	SV DN 15÷25	32	25	226	296	175	230	48	75	176	22	132	1106

Ogni volta che la pressione a monte supera il livello di taratura della molla regolato dall'utilizzatore, la valvola si apre per effetto della pressione del fluido stesso provocando un abbattimento della pressione nella linea e salvaguardando quindi i componenti dell'impianto. La valvola si richiude automaticamente quando la pressione di lavoro sul pistone scende al valore di taratura della molla
Parti metalliche isolate dal fluido e dall'ambiente
Progettata per una facile installazione e regolazione

2.2 MB, PDF

Catalogo PVC-U SV DN 15-25
