RC1 - Riduzione
Raccordi in PVC rigido.
Riduzione maschio/femmina corta.
Raccordi in PVC (polivinile di cloruro) per utilizzo in condotte in pressione per impianti irrigui, acquedottistica, impianti chimici e per trattamento acque in generale.

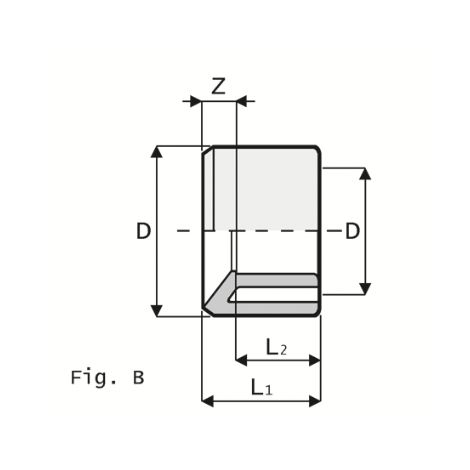

Codice | Sistema | product.detail.attribute.category | product.detail.attribute.family | Serie | D x D | PN | L1 | L2 | Z | Fig. | g |
---|---|---|---|---|---|---|---|---|---|---|---|
1RRC111G00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 110 x 63 | 16 | 61 | 38 | 23 | B | 375 |
1RRC111H00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 110 x 75 | 16 | 61 | 44 | 17 | B | 380 |
1RRC111I00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 110 x 90 | 16 | 61 | 51 | 9 | A | 280 |
1RRC113H00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 125 x 75 | 16 | 69 | 44 | 25 | B | 440 |
1RRC113I00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 125 x 90 | 16 | 69 | 51 | 18 | B | 455 |
1RRC113L00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 125 x 110 | 16 | 69 | 61 | 8 | A | 300 |
1RRC115I00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 140 x 90 | 16 | 76 | 51 | 25 | B | 730 |
1rrc115l00nl | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 140 x 110 | 16 | 76 | 59 | 17 | A | 645 |
1RRC115M00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 140 x 125 | 16 | 76 | 66 | 9 | A | 350 |
1RRC117I00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 160 x 90 | 16 | 86 | 51 | 35 | B | 1040 |
1RRC117L00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 160 x 110 | 16 | 86 | 60 | 24 | B | 945 |
1RRC117M00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 160 x 125 | 16 | 86 | 69 | 17 | B | 1840 |
1RRC117N00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 160 x 140 | 16 | 86 | 76 | 10 | A | 565 |
1RRC121O00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 200 x 160 | 10 | 106 | 86 | 20 | B | 1310 |
1rrc123o00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 225 x 160 | 10 | 119 | 86 | 33 | B | 1840 |
1RRC123P00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 225 x 200 | 10 | 119 | 106 | 13 | A | 1380 |
1RRC125A00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 25 X 16 | 16 | 19 | 14 | 5 | B | 10 |
1RRC125B00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 25 x 20 | 16 | 19 | 16 | 3 | A | 5 |
1RRC126O00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 250 x 160 | 10 | 119 | 106 | 13 | A | 1196 |
1RRC128Q00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 280 x 225 | 10 | 147 | 119 | 27 | B | 4300 |
1RRC132A00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 32 x 16 | 16 | 22 | 14 | 8 | B | 15 |
1RRC132B00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 32 x 20 | 16 | 22 | 16 | 6 | B | 18 |
1RRC132C00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 32 x 25 | 16 | 22 | 19 | 3 | A | 10 |
1RRC133P00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 315 x 200 | 10 | 165 | 106 | 58 | B | 8650 |
1RRC133Q00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 315 x 225 | 10 | 165 | 119 | 45 | B | 8100 |
1RRC133R00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 315 x 250 | 10 | 165 | 131 | 33 | B | 5080 |
1RRC140B00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 40 x 20 | 16 | 26 | 15 | 9 | B | 25 |
1RRC140C00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 40 x 25 | 16 | 26 | 19 | 7 | B | 24 |
1RRC140D00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 40 x 32 | 16 | 26 | 22 | 4 | A | 15 |
1RRC150B00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 x 20 | 16 | 31 | 16 | 15 | B | 50 |
1RRC150C00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 x 25 | 16 | 31 | 19 | 12 | B | 45 |
1RRC150D00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 x 32 | 16 | 31 | 22 | 8 | B | 35 |
1RRC150E00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 x 40 | 16 | 31 | 26 | 5 | A | 32 |
1RRC163D00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 63 x 32 | 16 | 38 | 22 | 16 | B | 73 |
1RRC163E00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 63 x 40 | 16 | 38 | 25 | 11 | B | 75 |
1RRC163F00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 63 x 50 | 16 | 38 | 31 | 7 | A | 65 |
1RRC175E00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 75 x 40 | 16 | 44 | 26 | 18 | B | 120 |
1RRC175F00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 75 x 50 | 16 | 44 | 31 | 13 | B | 120 |
1RRC175G00NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 75 x 63 | 16 | 44 | 38 | 6 | A | 85 |
1RRC190F00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 90 x 50 | 16 | 51 | 31 | 20 | B | 220 |
1RRC190G00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 90 x 63 | 16 | 51 | 38 | 13 | B | 205 |
1RRC190H00 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 90 x 75 | 16 | 51 | 44 | 7 | A | 150 |
- Gamma dimensionale: Serie metrica: d 12 ÷ d 315 (mm)
- Pressione nominale:
- PN 16 con acqua a 20 °C fino a d 160, PN10 da d 180 a d 315
- Campo di temperatura: 0 °C ÷ 60 °C
- Riferimenti normativi:
- ISO 727, UNI EN ISO 1452-3, BS 4346-1, UNI EN ISO 15493, UNI EN 10226-1
- Materiale raccordi: PVC-U
- Materiali tenuta:
- Guarnizioni in EPDM, su richiesta FKM
- Anello di rinforzo (TM3, GM3, MM3, RM3) in acciaio INOX AISI 430
