FL1 - Flangia libera
Raccordi in PVC rigido.
Flangia libera.
Raccordi in PVC (polivinile di cloruro) per utilizzo in condotte in pressione per impianti irrigui, acquedottistica, impianti chimici e per trattamento acque in generale.

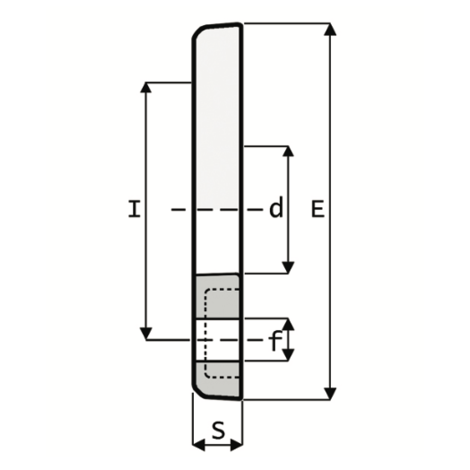

| Codice | Sistema | product.detail.attribute.category | product.detail.attribute.family | Serie | D | PN | DN | d | E | S | l | f | product.detail.attribute.nº fori | g | product.detail.attribute.Bulloni |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1RFL111000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 110 | 16 | 100 | 132 | 222 | 22 | 180 | 18 | 8 | 515 | M16 x 100 |
| 1RFL112500 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 125 | 16 | 125 | 149 | 250 | 26 | 210 | 18 | 8 | 950 | M16 x 100 |
| 1RFL115000NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 140 | 16 | 125 | 166 | 251 | 26 | 210 | 18 | 8 | 813 | M16 x 110 |
| 1RFL117000NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 160 | 16 | 150 | 189 | 290 | 29 | 240 | 22 | 8 | 915 | M20 x 120 |
| 1RFL120000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 20 | 16 | 15 | 28 | 96 | 11 | 65 | 14 | 4 | 70 | M12 x 70 |
| 1RFL121000NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 200 | 10 | 200 | 235 | 340 | 30 | 295 | 22 | 8 | 1210 | M20 x 120 |
| 1RFL123000NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 225 | 10 | 200 | 252 | 340 | 30 | 295 | 22 | 8 | 1090 | M20 x 140 |
| 1RFL125000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 25 | 16 | 20 | 34 | 107 | 12 | 75 | 14 | 4 | 85 | M12 x 70 |
| 1RFL126000NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 250 | 10 | 250 | 278 | 396 | 34 | 350 | 22 | 12 | 1790 | M40 x 140 |
| 1RFL128000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 280 | 10 | 250 | 309 | 396 | 35 | 350 | 22 | 12 | 1880 | M20 x 160 |
| 1RFL132000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 32 | 16 | 25 | 42 | 117 | 14 | 85 | 14 | 4 | 120 | M12 x 70 |
| 1RFL133000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 315 | 10 | 300 | 349 | 465 | 40 | 400 | 22 | 12 | 3050 | M20 x 180 |
| 1RFL140000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 40 | 16 | 32 | 51 | 143 | 15 | 100 | 18 | 4 | 190 | M16 x 85 |
| 1RFL150000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 | 16 | 40 | 62 | 153 | 16 | 110 | 18 | 4 | 225 | M16 x 85 |
| 1RFL163000NL | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 63 | 16 | 50 | 78 | 168 | 18 | 125 | 18 | 4 | 280 | M16 x 85 |
| 1RFL175000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 75 | 16 | 65 | 92 | 188 | 19 | 145 | 18 | 4 | 390 | M16 x 95 |
| 1RFL190000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 90 | 16 | 80 | 110 | 203 | 20 | 160 | 18 | 8 | 460 | M16 x 100 |
- Gamma dimensionale: Serie metrica: d 12 ÷ d 315 (mm)
- Pressione nominale:
- PN 16 con acqua a 20 °C fino a d 160, PN10 da d 180 a d 315
- Campo di temperatura: 0 °C ÷ 60 °C
- Riferimenti normativi:
- ISO 727, UNI EN ISO 1452-3, BS 4346-1, UNI EN ISO 15493, UNI EN 10226-1
- Materiale raccordi: PVC-U
- Materiali tenuta:
- Guarnizioni in EPDM, su richiesta FKM
- Anello di rinforzo (TM3, GM3, MM3, RM3) in acciaio INOX AISI 430
