3V220 - Valvola di sfogo aria a sfera tonda bighiera DN 10:50
Valvola di sfogo aria a sfera bighiera.
Valvola di sfogo aria a sfera tonda bighiera in PVC grigio per sfogo aria, a smontaggio radiale, a funzionamento verticale, provvista di indicazione per la corretta installazione.
Guarnizioni in EPDM.
La valvola 220 di Astore è una valvola di sfogo aria a sfera bighiera, a smontaggio radiale e funzionamento verticale, che consente la fuoriuscita in continuo di aria dall'impianto.
EPDM

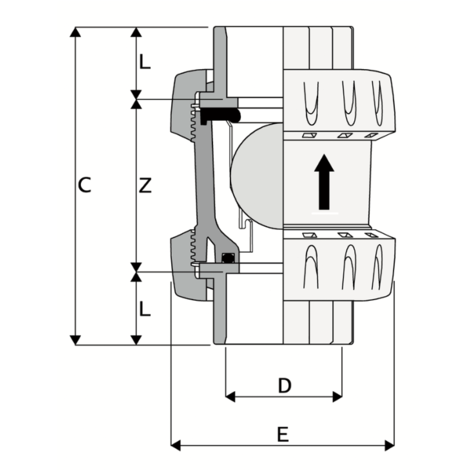

| Codice | Sistema | product.detail.attribute.category | product.detail.attribute.family | Serie | D | PN | DN | L | Z | C | E | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3V22001600 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 3/8" | 16 | 10 | 15 | 52 | 82 | 53 | 95 |
| 3V22002000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 1/2" | 16 | 15 | 17 | 48 | 82 | 53 | 100 |
| 3V22002500 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 3/4" | 16 | 20 | 19 | 53 | 91 | 62 | 140 |
| 3V22003200 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 1" | 16 | 25 | 22 | 59 | 103 | 71 | 230 |
| 3V22004000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 1"1/4 | 16 | 32 | 26 | 68 | 120 | 84 | 350 |
| 3V22005000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 1"1/2 | 16 | 40 | 31 | 77 | 139 | 98 | 560 |
| 3V22006300 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 2" | 16 | 50 | 38 | 98 | 174 | 117 | 950 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V220) e BS standard (3V220), filettata femmina BSP (1V221).
- Provvista di indicazione per la corretta installazione.
- Su richiesta, possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT)
- Costruzione: Valvola di sfogo aria a sfera tonda bighiera in PVC grigio, a smontaggio radiale
- Gamma dimensionale: DN 10 ÷ 100
- Pressione nominale:
- PN16 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO metrico (modello 1V220), BS standard (modello 3V220)
- Filettatura: BSP (modello 1V221)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM (O-ring e guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
