1V420 - Valvola a sfera tonda bighiera
Valvola a sfera bighiera per piscine e trasporto acqua.
Valvola a sfera tonda bighiera in PVC per incollaggio femmina ISO metrico, con supporto bloccato.
Guarnizioni in EPDM.
Sedi sfera in PE.
La valvola 420 di Astore è una valvola a sfera bighiera per piscine e trasporto acqua, a smontaggio radiale con regolazione del serraggio delle ghiere, che consente un'installazione semplice e sicura per un servizio affidabile nel tempo.
EPDM

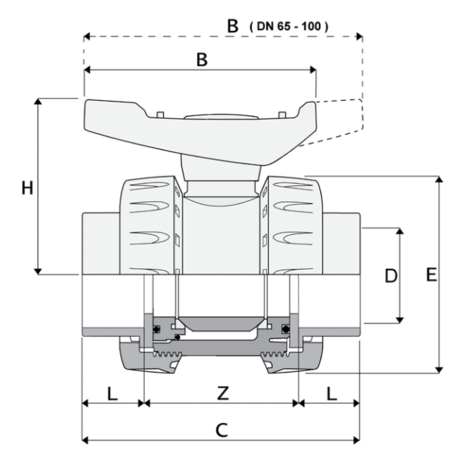

| Codice | Sistema | product.detail.attribute.category | product.detail.attribute.family | Serie | D | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V42001600 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 16 | 16 | 10 | 14 | 54 | 82 | 53 | 51 | 66 | 150 |
| 1V42002000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 20 | 16 | 15 | 16 | 50 | 82 | 53 | 51 | 66 | 145 |
| 1V42002500 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 25 | 16 | 20 | 19 | 53 | 91 | 62 | 59 | 77 | 220 |
| 1V42003200 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 32 | 16 | 25 | 22 | 59 | 103 | 71 | 66 | 88 | 315 |
| 1V42004000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 40 | 16 | 32 | 26 | 68 | 120 | 84 | 77 | 102 | 505 |
| 1V42005000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 | 16 | 40 | 31 | 77 | 139 | 98 | 87 | 117 | 725 |
| 1V42006300 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 63 | 16 | 50 | 38 | 98 | 174 | 117 | 105 | 140 | 1245 |
| 1V42007500 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 75 | 10 | 65 | 44 | 142 | 230 | 168 | 138 | 225 | 3400 |
| 1V42009000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 90 | 10 | 80 | 51 | 142 | 244 | 168 | 138 | 225 | 3500 |
| 1V42011000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 110 | 10 | 100 | 61 | 162 | 284 | 210 | 171 | 280 | 5900 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V420) e BS standard (3V420), filettata femmina BSP (1V421).
- Su richiesta possibilità di esecuzioni in altri standard internazionali (ASTM, JIS, NPT).
- Costruzione: Valvola a sfera tonda bighiera in PVC grigio a smontaggio radiale e supporto bloccato.
- Gamma dimensionale: DN 10 ÷ 100
- Pressione nominale:
- DN 10÷50: PN16 con acqua a 20°C
- DN 65÷100: PN10 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO 727, EN ISO 1452-4 (modello 1V724)
- Filettatura: UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modello 1V421)
- Materiale valvola: PVC-U grigio
- Materiali tenuta:
- EPDM (O-ring)
- PE (guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
