1V304 - Valvola a sfera monoghiera
Valvola a sfera monoghiera per irrigazione e trasporto acqua.
Valvola a sfera monoghiera in PVC grigio, incollaggio femmina ISO metrico, con supporto bloccato.
Guarnizioni in EPDM.
Sedi sfera in PE.
La valvola 304 di Astore è una valvola a sfera monoghiera per irrigazione e trasporto acqua, con regolazione del serraggio delle ghiere, che consente un'installazione semplice e sicura per un servizio affidabile nel tempo.
EPDM

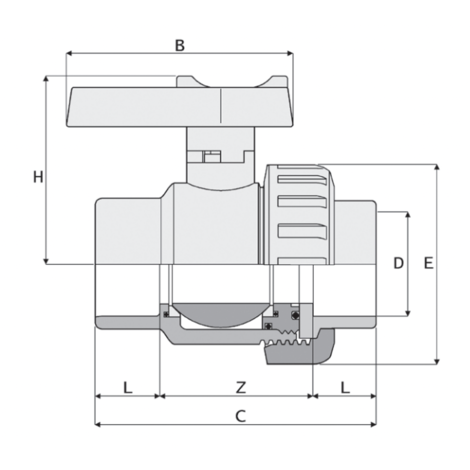

| Codice | Sistema | product.detail.attribute.category | product.detail.attribute.family | Serie | D | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V30420000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 20 | 16 | 15 | 16 | 42 | 74 | 50 | 53 | 57 | 100 |
| 1V30425000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 25 | 16 | 20 | 19 | 48 | 86 | 59 | 58 | 66 | 155 |
| 1V30420000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 32 | 16 | 25 | 22 | 56 | 100 | 68 | 68 | 75 | 240 |
| 1v30440000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 40 | 16 | 32 | 26 | 62 | 114 | 80 | 80 | 90 | 350 |
| 1V30420000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 50 | 16 | 40 | 31 | 74 | 136 | 96 | 93 | 103 | 550 |
| 1v30463000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 63 | 16 | 50 | 38 | 86 | 162 | 116 | 108 | 121 | 930 |
| 1V72401600 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 16 | 16 | 10 | 14 | 54 | 82 | 53 | 51 | 66 | 150 |
| 1V72407500 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 75 | 10 | 65 | 44 | 142 | 230 | 168 | 138 | 225 | 3400 |
| 1V72409000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 90 | 10 | 80 | 51 | 142 | 244 | 168 | 138 | 225 | 3500 |
| 1V72411000 | Sistema PVC-U | Valvole manuali | Valvole a sfera | TKD DN 10÷50 | 110 | 10 | 100 | 61 | 162 | 284 | 210 | 171 | 280 | 5900 |
- Versioni disponibili per incollaggio femmina ISO metrico (1V304) e filettata femmina BSP (1V309).
- Costruzione: Valvola a sfera monoghiera in PVC grigio con supporto bloccato.
- Gamma dimensionale: DN 15 ÷ 50
- Pressione nominale:
- PN16 con acqua a 20°C
- Campo di temperatura: 0 °C ÷ 60 °C
- Standard di accoppiamento:
- Incollaggio: ISO 727, EN ISO 1452-4 (modello 1V304)
- Filettatura: UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modello 1V309)
- Materiale valvola: PVC-U
- Materiali tenuta:
- EPDM (O-ring)
- PE (guarnizioni di tenuta della sfera)
- Opzioni di comando: Comando manuale
