FCV
Flange serie metrica ISO-DIN.

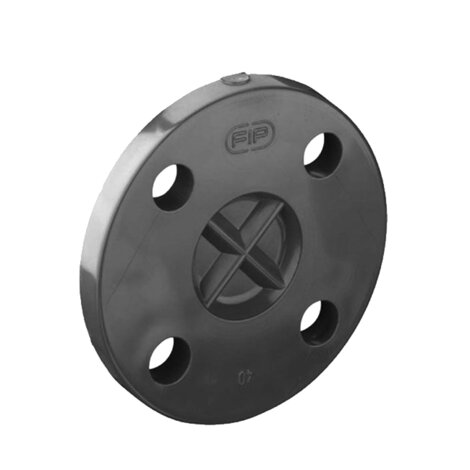

Flangia cieca foratura EN/ISO/DIN superfici d’appoggio striate per guarnizioni piane (per le dimensioni delle guarnizioni vedi QHV). Foratura: PN 10/16 fino a DN 175; PN10 da DN 200.
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura chimica a freddo (incollaggio) attraverso l’utilizzo di idoneo collante e primer-detergente.

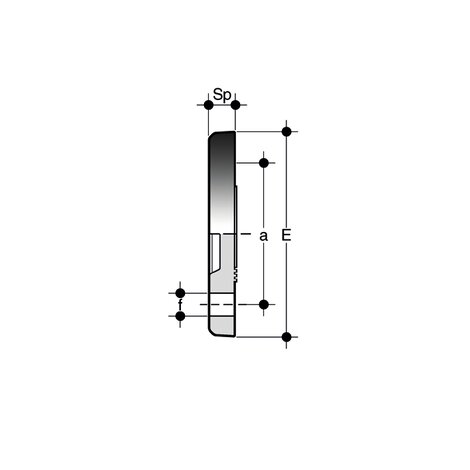

| Codice | d | DN | *PMA (bar) | a | E | f | **(Nm) | Sp | U | g |
|---|---|---|---|---|---|---|---|---|---|---|
| FCV025 | 25 | 20 | 10 | 75 | 105 | 14 | 12 | 4 | 95 | |
| FCV032 | 32 | 25 | 10 | 85 | 115 | 14 | 10 | 14 | 4 | 135 |
| FCV040 | 40 | 32 | 10 | 100 | 141 | 18 | 13 | 15 | 4 | 225 |
| FCV050 | 50 | 40 | 10 | 110 | 150 | 18 | 13 | 16 | 4 | 270 |
| FCV063 | 63 | 50 | 10 | 125 | 165 | 18 | 15 | 18 | 4 | 355 |
| FCV075 | 75 | 65 | 10 | 145 | 186 | 18 | 17 | 19 | 4 | 510 |
| FCV090 | 90 | 80 | 10 | 160 | 201 | 18 | 18 | 20 | 8 | 675 |
| FCV110 | 110 | 100 | 10 | 180 | 221 | 18 | 20 | 22 | 8 | 915 |
| FCV180 | 180 | ***175 | 10 | 270 | 315 | 22 | 45 | 30 | 8 | 3100 |
| FCV200 | 200-225 | ***200 | 10 | 295 | 340 | 22 | 60 | 30 | 8 | 3800 |
