EFGM
RACCORDI PER SALDATURA DI TASCA - BOCCHETTONI
Ghiera in PP-GR con filettatura cilindrica per bocchettoni tipo BIGM, BIFGM, BIFOM, BIROM, BIFXM, BIRXM e per flussimetri ad area variabile FS,FC
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura di testa.

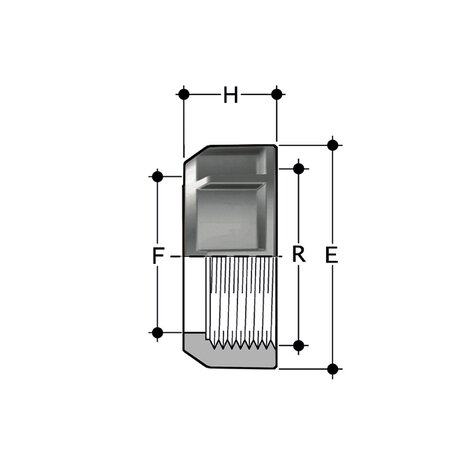

| Codice | R | d BIGM | PN | E | F | H | g |
|---|---|---|---|---|---|---|---|
| EFGM100 | 1" | 20 | 10 | 47 | 28 | 22 | 19 |
| EFGM112 | 1"1/2 | 32 | 10 | 65 | 42 | 27 | 40 |
| EFGM114 | 1"1/4 | 25 | 10 | 58 | 36 | 25 | 29 |
| EFGM200 | 2" | 40 | 10 | 78 | 53 | 30 | 57 |
| EFGM214 | 2"1/4 | 50 | 10 | 85 | 59 | 33 | 74 |
| EFGM234 | 2"3/4 | 63 | 10 | 103 | 74 | 38 | 119 |
