Derivazione 87° M/F
Phonoline sistema fonoisolante a innesto per impianti di scarico all’interno dei fabbricati: Abitazione singola o collettiva - Ospedale - Scuole - Edifici commerciali - Edifici istituzionali - Edifici industriali
- Sistema di tubi e raccordi per scarico civile pubblico e privato fonoisolante
- Rumorosità certificata 12 dB 2 l/s
- Euroclasse di reazione al fuoco: B s2 d0
- Materiale PVC termoplastico con cariche minerali
- Giunzione a innesto con guarnizioni elastomeriche a labbro certificate

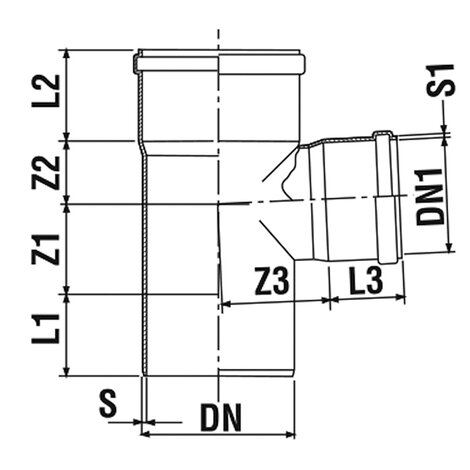

| Codice | Colore | DN1 (mm) | S (mm) | S1 (mm) | Z1 (mm) | Z2 (mm) | Z3 (mm) | L1 (mm) | L2 (mm) | L3 (mm) | DN (mm) | Versione |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0810455 | Bianco RAL 9018 | 40 | 3,2 | 3,2 | 25 | 33 | 33 | 44 | 36 | 36 | 40 | - |
| 0810555 | Bianco RAL 9018 | 50 | 3,2 | 3,2 | 29 | 38 | 38 | 48 | 40 | 40 | 50 | - |
| 0350755 | Bianco RAL 9018 | 40 | 3,2 | 3,2 | 25 | 35 | 50 | 48 | 45 | 36 | 75 | - |
| 0352755 | Bianco RAL 9018 | 50 | 3,2 | 3,2 | 30 | 40 | 52 | 53 | 45 | 40 | 75 | - |
| 0890755 | Bianco RAL 9018 | 75 | 3,2 | 3,2 | 37 | 39 | 58 | 66 | 50 | 50 | 75 | - |
| 0340955 | Bianco RAL 9018 | 90 | 5,1 | 4,5 | 49 | 51 | 51 | 59 | 55,7 | 55,7 | 90 | - |
| 0352855 | Bianco RAL 9018 | 50 | 5,5 | 3,0 | 39 | 31 | 47 | 53 | 53 | 45 | 90 | Raccordo ad alto spessore / High thicknes |
| 0811055 | Bianco RAL 9018 | 100 | 3,2 | 3,2 | 55 | 64 | 64 | 55 | 53 | 53 | 100 | - |
| 0843055 | Bianco RAL 9018 | 50 | 3,2 | 2,8 | 23 | 44 | 63 | 65 | 53 | 40 | 100 | - |
| 0353155 | Bianco RAL 9018 | 50 | 3,2 | 3,2 | 30 | 40 | 70 | 63 | 55 | 40 | 110 | - |
| 0357155 | Bianco RAL 9018 | 75 | 3,2 | 3,2 | 43 | 54 | 70 | 63 | 55 | 45 | 110 | - |
| 0811155 | Bianco RAL 9018 | 110 | 5,3 | 2,5 | 57 | 62 | 62 | 62,5 | 56,6 | 56,6 | 110 | Raccordo ad alto spessore / High thicknes |
| 0853155 | Bianco RAL 9018 | 50 | 5,3 | 2,0 | 37 | 32 | 56 | 62,5 | 56,6 | 46,5 | 110 | Raccordo ad alto spessore / High thicknes |
| 0357255 | Bianco RAL 9018 | 110 | 3,2 | 3,0 | 84 | 58 | 92 | 78 | 77 | 67 | 125 | - |
| 0811255 | Bianco RAL 9018 | 125 | 3,2 | 3,2 | 66 | 70 | 78 | 62 | 62 | 62 | 125 | - |
