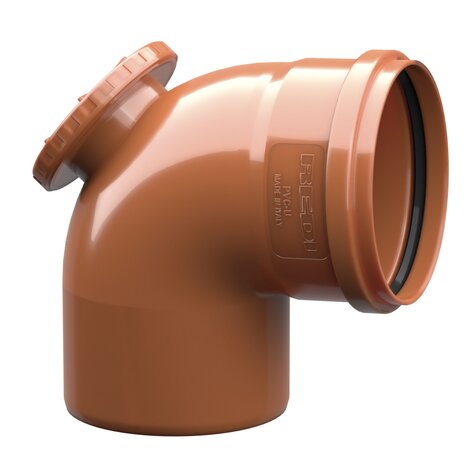

Curva 87°30' O-Ring con tappo di ispezione sul dorso
I raccordi fognatura in PVC REDI sono adatti alla realizzazione di condotte interrate non in pressione per il convogliamento di scarichi di acque di rifiuto civili ed industriali (acque bianche, nere e miste), scarichi industriali, agricoli e acque di rifiuto in genere nel limite della resistenza chimica dei materiali.
Le caratteristiche tecniche dei raccordi sono conformi alla normativa EN 1401, la gamma dimensionale copre i diametri dal DN 110 al DN 630. Il sistema di giunzione è di tipo a bicchiere con guarnizione di tenuta a labbro. Le giunzioni sono realizzate con guarnizioni a labbro amovibili costruite e certificate conformemente alle norme EN 681-1 e DIN 4060.
Note: Guarnizione a labbro normale. Fabbricato
| Codice | DN (mm) | DN 1 (mm) | S (mm) | Z 1 (mm) | Z 2 (mm) | L1 (mm) | L2 (mm) | RAL |
|---|---|---|---|---|---|---|---|---|
| N0C88E1 | 125 | 100 | 3,2 | 46 | 60 | 69 | 62 | 8023 |
| NC646E1 | 160 | 100 | 4,0 | 60 | 74 | 82 | 74 | 8023 |
| NC641E1 | 200 | 100 | 4,9 | 73 | 88 | 100 | 86 | 8023 |
