BIFXM
RACCORDI DI PASSAGGIO PER SALDATURA DI TASCA - BOCCHETTONI
Bocchettone di passaggio PP-H/Acciaio INOX con estremità per saldatura di tasca (d),$estremità femmina filettata BSP (R) in Acciaio INOX A316L, e guarnizione O-Ring in$EPDM o FKM
Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante filettatura e saldatura di testa.

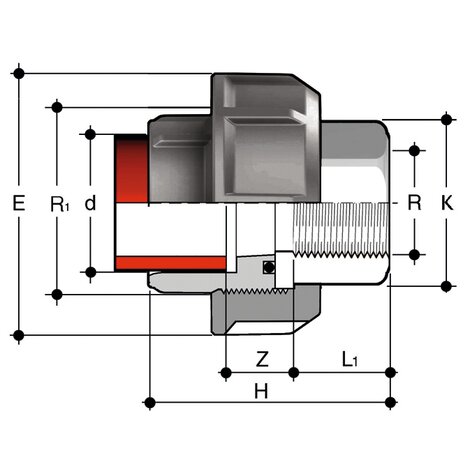

| Codice | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| BIFXM020012F | 20 x 1/2" | 1" | 10 | 47 | 48,5 | 25 | 16,5 | 18 | 82 |
| BIFXM025034F | 25 x 3/4" | 1"1/4 | 10 | 58 | 53,5 | 32 | 18,5 | 19 | 146 |
| BIFXM032100F | 32 x 1" | 1"1/2 | 10 | 65 | 57,5 | 38 | 19,5 | 20 | 165 |
| BIFXM040114F | 40 x 1"1/4 | 2" | 10 | 78 | 64,5 | 48 | 21,5 | 23 | 328 |
| BIFXM050112F | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 78,5 | 55 | 23 | 32,5 | 411 |
| BIFXM063200F | 63 x 2" | 2"3/4 | 10 | 103 | 85,5 | 69 | 27 | 31,5 | 720 |
