BIGM - Bocchettone

Bocchettone con estremità per saldatura di tasca con guarnizione O-Ring in EPDM o FKM.

Serie di raccordi destinati al convogliamento di fluidi in pressione con sistema di giunzione mediante saldatura a caldo di tasca.

Indietro Data sheet
BIGM - Raccordo per saldatura di tasca

EPDM

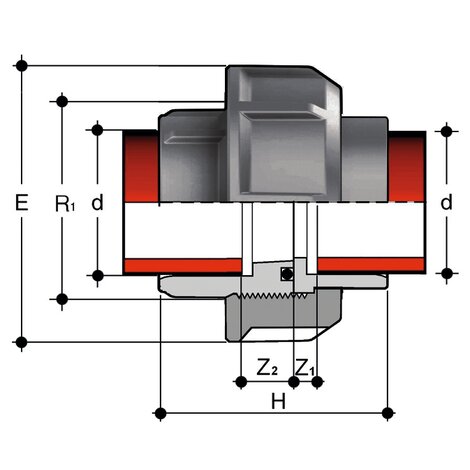

Codice d R1 PN E H Z1 Z2 g
BIGM020E 20 1" 10 47 45,5 12 5,5 34
BIGM025E 25 1"1/4 10 58 49,5 12 5,5 59
BIGM032E 32 1"1/2 10 65 53,5 12 5,5 73
BIGM040E 40 2" 10 78 59,5 14 5,5 115
BIGM050E 50 2"1/4 10 85 67,5 16 5,5 146
BIGM063E 63 2"3/4 10 103 79,5 20 5,5 249

FKM

Codice d R1 PN E H Z1 Z2 g
BIGM020F 20 1" 10 47 45,5 12 5,5 34
BIGM025F 25 1"1/4 10 58 49,5 12 5,5 59
BIGM 32 1"1/2 10 65 53,5 12 5,5 73
BIGM040F 40 2" 10 78 59,5 14 5,5 115
BIGM050F 50 2"1/4 10 85 67,5 16 5,5 146
BIGM063F 63 2"3/4 10 103 79,5 20 5,5 249
